ADS8887IDRCT

模数转换器（ADC）

更新日期：2024-04-01

ADS8887IDRCT

模数转换器（ADC）

产品简介：具有真差分输入、SPI 接口和菊花链的 18 位、100kSPS、单通道 SAR ADC

查看详情

ADS8887IDRCT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS8887IDRCT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS8887IDRCT
TI(德州仪器)
VSON-10
2022+
12000
上海市
-
原装可开发票

安徽芯海技术有限公司
ADS8887IDRCT
TI
TSSOP
23+
46000
合肥
-
科大讯飞战略投资企业，提供一站式配套服务

ADS8887IDRCT 中文资料属性参数

现有数量：47现货4,000Factory
价格：1 : ￥99.14000剪切带（CT）250 : ￥73.19476卷带（TR）
系列：microPOWER?
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：18
采样率（每秒）：100k
输入数：1
输入类型：差分
数据接口：SPI
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：1
架构：SAR
参考类型：外部
电压 - 供电，模拟：2.7V ~ 3.6V
电压 - 供电，数字：1.65V ~ 3.6V
特性：-
工作温度：-40°C ~ 85°C
封装/外壳：10-VFDFN 裸露焊盘
供应商器件封装：10-VSON（3x3）
安装类型：表面贴装型

产品特性

采样速率：100kHz
无延迟输出

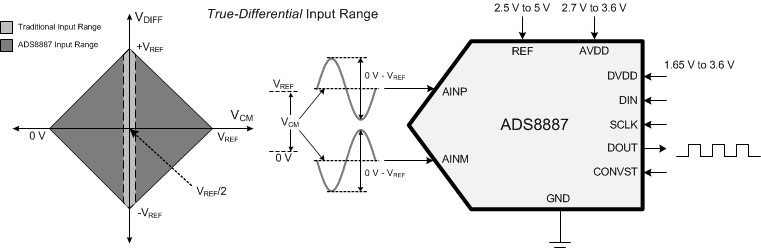

单极，真差分输入范围： –VREF至 +VREF
宽共模电压范围： 0V 至 VREF，共模抑制比 (CMRR) 90dB（最小值）
SPI兼容串行接口，此接口具有菊花链选项
出色的交流和直流性能：信噪比 (SNR)：100dB，THD：–115dB INL：±1.5 LSB（典型值），±3.0 LSB（最大值） DNL：+1.5 和 -1 LSB（最大值），18 位 NMC
信噪比 (SNR)：100dB，THD：–115dB
INL：±1.5 LSB（典型值），±3.0 LSB（最大值）
DNL：+1.5 和 -1 LSB（最大值），18 位 NMC
宽运行范围：AVDD：2.7V 至 3.6V DVDD：1.65V 至 3.6V（与 AVDD 无关） REF：2.5V 至 5V（与 AVDD 无关）工作温度：-40°C 至 +85°C
AVDD：2.7V 至 3.6V
DVDD：1.65V 至 3.6V（与 AVDD 无关）
REF：2.5V 至 5V（与 AVDD 无关）
工作温度：-40°C 至 +85°C
低功率耗散： 100kSPS 时为 0.7mW 10kSPS 时为 70µW
100kSPS 时为 0.7mW
10kSPS 时为 70µW
断电电流 (AVDD)：50nA
满量程阶跃稳定至 18 位：1200ns
封装：微型小外形封装 (MSOP)-10 和小外形尺寸无引线 (SON)-10 封装
自动测试设备 (ATE)
仪表和处理卡
精密医疗设备
低功耗、电池供电类仪器

产品概述

ADS8887 是一款 18 位，100kSPS，真差分输入，模数转换器 (ADC)。此器件以 2.5V 至 5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压 (AVDD)。此器件提供一个 SPI 兼容串口，此串口也支持菊花链操作以实现多个器件级联。此器件支持单极、真差分模拟输入信号，此信号的差分输入摆幅为 -VREF 至 +VREF。这个真差分模拟输入结构允许 0V 至 +VREF范围内的任一共模电压值（当两个输入都在 -0.1V 至 VREF +0.1V 的运行输入范围内时）。器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。这个特性使得 ADS8887 非常适合于低速应用。

查看全部

ADS8887IDRCT 数据手册

数据手册	说明	数量	操作
ADS8887IDRCT	18 Bit Analog to Digital Converter 1 Input 1 SAR 10-VSON (3x3)	44页,1.26M	查看

ADS8887IDRCT 电路图
