ADS8881IDRCR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS8881IDRCR

Texas Instruments 模数转换器（ADC）

产品简介：具有真差分输入、SPI 接口和菊花链的 18 位、1MSPS、单通道 SAR ADC

查看详情

ADS8881IDRCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8881IDRCR 中文资料属性参数

  • 现有数量：2,893现货3,000Factory
  • 价格：1 : ￥177.20000剪切带（CT）3,000 : ￥137.73206卷带（TR）
  • 系列：microPOWER?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 位数：18
  • 采样率（每秒）：1M
  • 输入数：1
  • 输入类型：差分
  • 数据接口：SPI
  • 配置：S/H-ADC
  • 比率 - S/H:ADC：1：1
  • A/D 转换器数：1
  • 架构：SAR
  • 参考类型：外部
  • 电压 - 供电，模拟：2.7V ~ 3.6V
  • 电压 - 供电，数字：2.7V ~ 3.6V
  • 特性：-
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商器件封装：10-VSON（3x3）
  • 安装类型：表面贴装型

产品特性

  • 采样速率：1MHz
  • 无延迟输出
  • 单极，真正的差分输入范围： –VREF 至 +VREF
  • 宽共模电压范围： 0V 至 VREF（共模抑制比 (CMRR) 最小值为 90dB）
  • SPI兼容串行接口，此接口具有 菊花链选项
  • 出色的交流和直流性能： ADS8881C： 积分非线性 (INL)：±1 LSB（典型值），±2.0 LSB（最大值） 微分非线性 (DNL)：±1.0 LSB（最大值），18 位无丟码 (NMC) 信噪比 (SNR)：100dB，总谐波失真 (THD)：–115dB ADS8881I： INL：±1.5 LSB（典型值），±3.0 LSB（最大值） DNL：±1.5 和 –1 LSB（最大值），18 位 NMC SNR：100dB，THD：–115dB
  • ADS8881C： 积分非线性 (INL)：±1 LSB（典型值），±2.0 LSB（最大值） 微分非线性 (DNL)：±1.0 LSB（最大值），18 位无丟码 (NMC) 信噪比 (SNR)：100dB，总谐波失真 (THD)：–115dB
  • ADS8881I： INL：±1.5 LSB（典型值），±3.0 LSB（最大值） DNL：±1.5 和 –1 LSB（最大值），18 位 NMC SNR：100dB，THD：–115dB
  • 宽工作电压范围：AVDD：2.7V 至 3.6V DVDD：2.7V 至 3.6V （与 AVDD 无关） REF：2.5V 至 5V（与 AVDD 无关） 工作温度： ADS8881C：0°C 至 +70°C ADS8881I：–40°C 至 +85°C
  • AVDD：2.7V 至 3.6V
  • DVDD：2.7V 至 3.6V （与 AVDD 无关）
  • REF：2.5V 至 5V（与 AVDD 无关）
  • 工作温度： ADS8881C：0°C 至 +70°C ADS8881I：–40°C 至 +85°C
  • 低功率耗散： 1MSPS 时为 5.5mW 100kSPS 时为 0.55mW 10kSPS 时为 55µW
  • 1MSPS 时为 5.5mW
  • 100kSPS 时为 0.55mW
  • 10kSPS 时为 55µW
  • 断电电流 (AVDD)：50nA
  • 满量程阶跃稳定至 18 位：290ns
  • 封装：MSOP-10 和 VSON-10
  • 自动测试设备 (ATE)
  • 仪表和处理卡
  • 精密医疗设备
  • 低功耗、电池供电类仪器

产品概述

ADS8881 是一款 18 位，1MSPS，真差分输入，模数转换器 (ADC)。此器件以 2.5V 至 5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压 (AVDD)。该器件提供一个兼容的 SPI 串口。该串口也支持菊花链操作以实现多个器件级联。一个可选的繁忙指示器位可轻松实现与数字主机的同步。 该器件支持单极真正差分模拟输入信号，差分输入摆幅为 –VREF 至 VREF。这一真正的差分模拟输入结构可使共模电压达到 0V 至 VREF 范围内的任意值（当两路输入均在 –0.1V 至 VREF + 0.1V 的输入工作电压范围内）。 器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。该特性使得 ADS8881 非常适合低速 应用。
查看全部

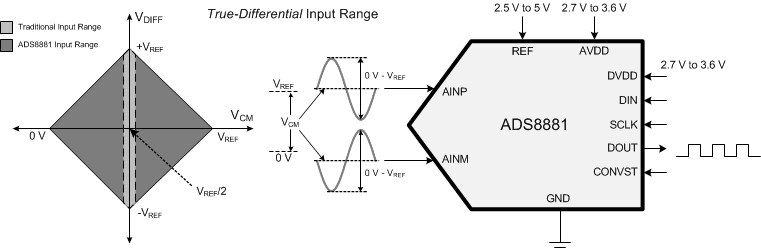

ADS8881IDRCR 电路图

ADS8881IDRCR 电路图

ADS8881IDRCR 电路图
