ADS8860IDRCR

模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS8860IDRCR

模数转换器（ADC）

产品简介：具有单端输入、SPI 和菊花链的 16 位、1MSPS、单通道 SAR ADC

查看详情

ADS8860IDRCR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS8860IDRCR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS8860IDRCR
TI(德州仪器)
VSON-10(3x3)
2022+
12000
上海市
-
原装可开发票

ADS8860IDRCR 中文资料属性参数

现有数量：0现货9,000Factory查看交期
价格：1 : ￥128.55000剪切带（CT）3,000 : ￥91.82137卷带（TR）
系列：microPOWER?
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：16
采样率（每秒）：1M
输入数：1
输入类型：个伪差分，单端
数据接口：SPI
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：1
架构：SAR
参考类型：外部
电压 - 供电，模拟：2.7V ~ 3.6V
电压 - 供电，数字：2.7V ~ 3.6V
特性：-
工作温度：-40°C ~ 85°C
封装/外壳：10-VFDFN 裸露焊盘
供应商器件封装：10-VSON（3x3）
安装类型：表面贴装型

产品特性

采样率：1MHz
无延迟输出
单极单端输入电压范围： 0V 至 +VREF
SPI™- 兼容串行接口，此接口具有菊链式选项
出色的交流和直流性能： SNR：93dB，THD：–108dBINL：±1.0LSB（典型值），±2.0 LSB（最大值） DNL：±1.0LSB（最大值）、16 位 NMC
SNR：93dB，THD：–108dB
INL：±1.0LSB（典型值），±2.0 LSB（最大值）
DNL：±1.0LSB（最大值）、16 位 NMC
宽工作电压范围：AVDD：2.7V 至 3.6VDVDD：1.65V 至 3.6V（不受 AVDD 影响）REF：2.5V 至 5V（不受 AVDD 影响）工作温度：-40°C 至 +85°C
AVDD：2.7V 至 3.6V
DVDD：1.65V 至 3.6V（不受 AVDD 影响）
REF：2.5V 至 5V（不受 AVDD 影响）
工作温度：-40°C 至 +85°C
低功率耗散： 1MSPS 时为 5.5mW 100kSPS 时为 0.55mW10kSPS 时为 55µW
1MSPS 时为 5.5mW
100kSPS 时为 0.55mW
10kSPS 时为 55µW
关断电流 (AVDD)：50nA
满标度步进趋稳至 16 位：290ns
封装：VSSOP-10 和 VSON-10

产品概述

ADS8860 是一款 16 位、1MSPS 单端输入模数转换器 (ADC)。此器件以 2.5V 至 5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压 (AVDD)。该器件提供一个兼容的 SPI 串口。该串口也支持菊花链操作以实现多个器件级联。一个可选的繁忙指示器位可轻松实现与数字主机的同步。此器件支持 -0.1V 至 VREF + 0.1V 范围的单极单端模拟输入。器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。此特性使得 ADS8860 非常适合较低速度的应用。

查看全部

ADS8860IDRCR 数据手册

数据手册	说明	数量	操作
ADS8860IDRCR	16 Bit Analog to Digital Converter 1 Input 1 SAR 10-VSON (3x3)	45页,1.24M	查看

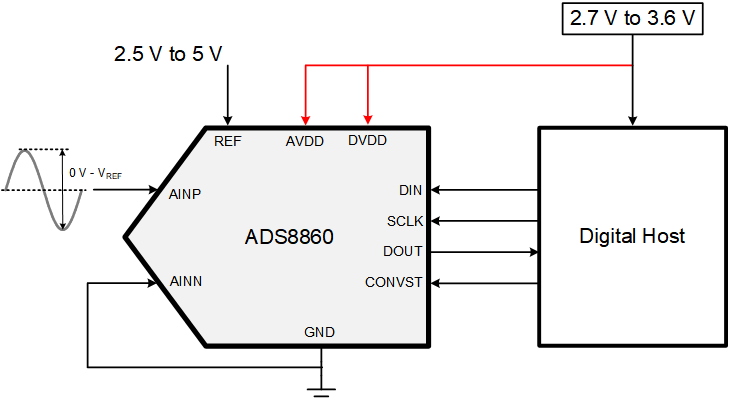

ADS8860IDRCR 电路图
