ADS8675IPWR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS8675IPWR

Texas Instruments 模数转换器（ADC）

产品简介：具有可编程 (±12/±10/±6/±5/±2.5V) 输入范围、+5V 电源的 14 位、500kSPS、1 通道 SAR ADC

查看详情

ADS8675IPWR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS8675IPWR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS8675IPWR
TI(德州仪器)
TSSOP-16
2022+
12000
上海市
-
原装可开发票

ADS8675IPWR 中文资料属性参数

现有数量：4,215现货
价格：1 : ￥43.80000剪切带（CT）2,000 : ￥24.81562卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
位数：14
采样率（每秒）：500k
输入数：1
输入类型：个伪差分
数据接口：SPI
配置：PGA-ADC
比率 - S/H:ADC：0：1
A/D 转换器数：1
架构：SAR
参考类型：外部，内部
电压 - 供电，模拟：4.75V ~ 5.25V
电压 - 供电，数字：1.65V ~ 5.25V
特性：内部振荡器，PGA
工作温度：-40°C ~ 125°C
封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
供应商器件封装：16-TSSOP
安装类型：表面贴装型

产品特性

具有集成模拟前端的 14 位 ADC
高速： ADS8671：1MSPS ADS8675：500kSPS
ADS8671：1MSPS
ADS8675：500kSPS
可通过软件编程的输入范围：双极范围：±12.288V、±10.24V、±6.144V、±5.12V 和 ±2.56V 单极范围：0V–12.288V、0V–10.24V、0V–6.144V 以及 0V–5.12V
双极范围：±12.288V、±10.24V、±6.144V、±5.12V 和 ±2.56V
单极范围：0V–12.288V、0V–10.24V、0V–6.144V 以及 0V–5.12V
5V 模拟电源：1.65V 至 5V I/O 电源
恒定的阻性输入阻抗 ≥ 1MΩ
输入过压保护：高达 ±20V
4.096V 片上低漂移基准电压
出色的性能： DNL：±0.25LSB；INL：±0.4LSB SNR：84.5dB；THD：-105dB
DNL：±0.25LSB；INL：±0.4LSB
SNR：84.5dB；THD：-105dB
警报 → 高，低阈值
multiSPI增强型 SPI 兼容接口，支持菊花链连接
工业级工作温度范围： –40°C 至 +125°C

产品概述

ADS8671 和 ADS8675 属于基于逐次逼近型 (SAR) 模数转换器 (ADC) 的集成数据采集系统系列。此类器件采用高速高精度 SAR ADC、集成模拟前端 (AFE) 输入驱动器电路、高达 ±20V 的过压保护电路以及一个温度漂移极低的 4.096V 片上基准电压。此类器件由 5V 模拟电源供电，但支持 ±12.288V、±6.144V、±10.24V、±5.12V 和 ±2.56V 实际双极输入范围，以及 0V 至 12.288V、0V 至 10.24V、0V 至 6.144V 和 0V 至 5.12V 的单极输入范围。各输入范围的增益和偏移误差均可在特定数值范围内进行调节，确保直流精度较高。通过针对器件内部寄存器进行编程可选择输入范围。此类器件提供高阻性输入阻抗 (≥ 1MΩ)，不受所选输入范围的影响。multiSPI 数字接口向后兼容传统 SPI 协议。此外，可配置特性简化了与各种主机控制器的接口。

查看全部

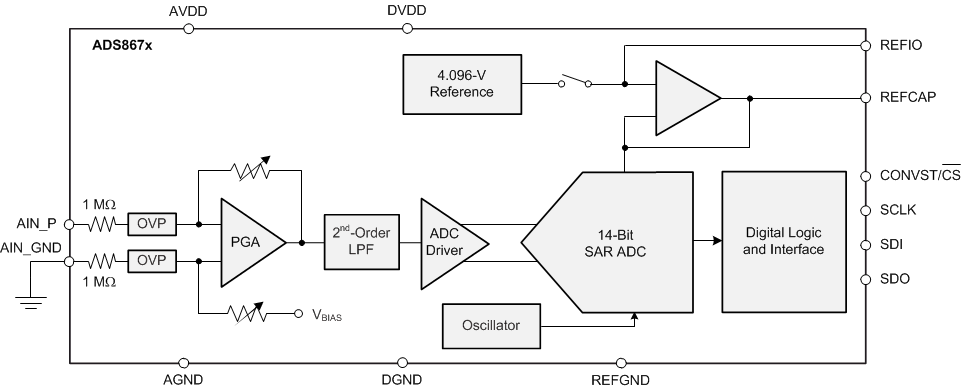

ADS8675IPWR 电路图
