ADS8674IDBT

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS8674IDBT

Texas Instruments 模数转换器（ADC）

产品简介：采用 5V 电源并具有双极性输入的 14 位、500kSPS 4 通道 SAR ADC

查看详情

ADS8674IDBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8674IDBT 中文资料属性参数

  • 现有数量：126现货
  • 价格：1 : ￥93.41000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 位数：14
  • 采样率（每秒）：500k
  • 输入数：4
  • 输入类型：单端
  • 数据接口：SPI
  • 配置：PGA-MUX-S/H-ADC
  • 比率 - S/H:ADC：1：1
  • A/D 转换器数：1
  • 架构：SAR
  • 参考类型：内部
  • 电压 - 供电，模拟：5V
  • 电压 - 供电，数字：1.65V ~ 5.25V
  • 特性：PGA
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：38-TFSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：38-TSSOP
  • 安装类型：表面贴装型

产品特性

  • 具有集成模拟前端的 14 位模数转换器 (ADC)
  • 具有自动和手动扫描功能的 4 通道、8 通道多路复用器
  • 通道独立可编程输入：±10.24V、±5.12V、±2.56V、±1.28V、±0.64V 10.24V、5.12V、2.56V、1.28V
  • ±10.24V、±5.12V、±2.56V、±1.28V、±0.64V
  • 10.24V、5.12V、2.56V、1.28V
  • 5V 模拟电源：1.65V 到 5V I/O 电源
  • 恒定的阻性输入阻抗：1MΩ
  • 输入过压保护：高达 ±20V
  • 低漂移的片上 4.096V 基准电压
  • 出色的性能：500kSPS 的总吞吐量 差分非线性 (DNL)：±0.2 最低有效位 (LSB)；最大积分非线性 (INL)：±0.25 LSB 增益误差和偏移误差的漂移均较低 信噪比 (SNR)：85dB；总谐波失真 (THD)：–100dB 低功耗：65mW
  • 500kSPS 的总吞吐量
  • 差分非线性 (DNL)：±0.2 最低有效位 (LSB)；最大积分非线性 (INL)：±0.25 LSB
  • 增益误差和偏移误差的漂移均较低
  • 信噪比 (SNR)：85dB；总谐波失真 (THD)：–100dB
  • 低功耗：65mW
  • AUX 输入 → 直接连接到 ADC 输入
  • ALARM → 每通道的高低阈值
  • SPI- 兼容接口，支持菊花链连接
  • 工业温度范围：-40°C 至 125°C
  • TSSOP-38 封装 (9.7mm × 4.4mm)
  • 电力自动化
  • 保护中继器
  • PLC 模拟输入模块

产品概述

ADS8674 和 ADS8678 是基于 14 位逐次逼近寄存器 (SAR) 模数转换器 (ADC) 的 4 通道、8 通道集成数据采集系统，工作吞吐量达 500kSPS。 这些器件提供了用于各输入通道的集成模拟前端电路（过压保护高达 ±20V）、支持自动和手动两种扫描模式的 4 通道或 8 通道多路复用器、以及低温度漂移的片上 4.096V 基准电压。 这些器件由单个 5V 模拟电源供电，每个输入通道均可支持真正的双极输入范围（（±10.24V、 ±5.12V、±2.56V、±1.28V 和 ±0.64V）和单极输入范围（0V 至 10.24V、0V 至 5.12V、0V 至 2.56V 以及 0V 至 1.28V）。 模拟前端在所有输入范围内的增益均经过了精确调整，以确保高直流精度。 输入范围的选择可通过软件进行编程，各通道输入范围的选择相互独立。 该器件提供了一个 1MΩ 的恒定阻性输入阻抗（无论所选输入范围为何）。ADS8674 和 ADS8678 为数字主机提供了一个兼容串行外设接口 (SPI) 的简单串行接口，同时支持以菊花链方式连接多个器件。 数字电源可提供 1.65V 到 5.25V 范围内的电压，因此可直接连接各种主机控制器。
查看全部

ADS8674IDBT 数据手册

数据手册 说明 数量 操作
ADS8674IDBT

14 Bit Analog to Digital Converter 4 Input 1 SAR 38-TSSOP

 79页,3.41M 查看

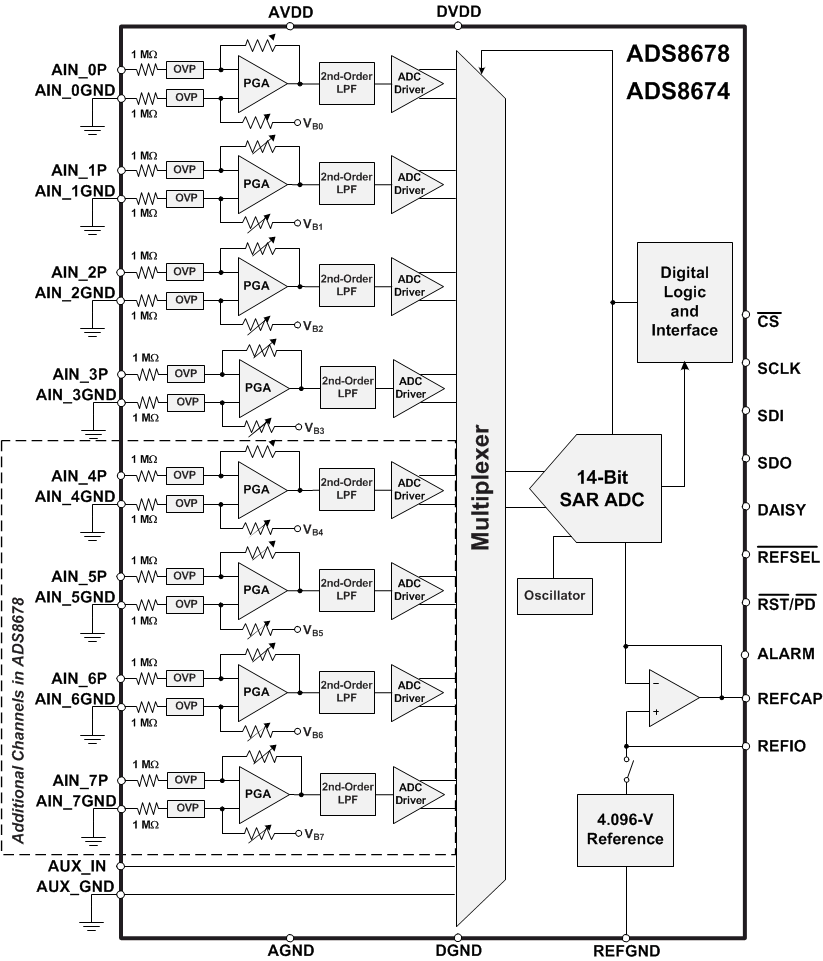

ADS8674IDBT 电路图
