ADS8598HIPMR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS8598HIPMR

Texas Instruments 模数转换器（ADC）

产品简介：采用单电源并具有双极性输入的 18 位 500kSPS 8 通道同步采样 ADC

查看详情

ADS8598HIPMR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
ADS8598HIPMR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADS8598HIPMR 中文资料属性参数

现有数量：0现货查看交期
价格：1,000 : ￥207.77865卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
位数：18
采样率（每秒）：500k
输入数：8
输入类型：单端
数据接口：并联，串行
配置：PGA-ADC
比率 - S/H:ADC：0：1
A/D 转换器数：8
架构：SAR
参考类型：外部，内部
电压 - 供电，模拟：4.75V ~ 5.25V
电压 - 供电，数字：2.3V ~ 5.25V
特性：同步采样
工作温度：-40°C ~ 125°C（TA）
封装/外壳：64-LQFP
供应商器件封装：64-LQFP（10x10）
安装类型：表面贴装型

产品特性

具有集成模拟前端的 18 位 ADC
同步采样：8 通道
可通过引脚编程设定的双极输入：±10V 和 ±5V
高输入阻抗：1MΩ
5V 模拟电源：2.3V 到 5V I/O 电源
9kV 静电放电 (ESD) 过压输入钳位
低温漂片上基准 (2.5V) 和缓冲器
出色的性能：所有通道上的最大吞吐量为 500kSPS DNL：±0.5LSB（典型值）；INL：±2.0LSB（典型值）SNR：94dB（典型值）；THD：−109dB（典型值）
所有通道上的最大吞吐量为 500kSPS
DNL：±0.5LSB（典型值）；INL：±2.0LSB（典型值）
SNR：94dB（典型值）；THD：−109dB（典型值）
过热性能：最大偏移漂移：3ppm/°C 增益漂移：6ppm/°C
最大偏移漂移：3ppm/°C
增益漂移：6ppm/°C
用于过采样的片上数字滤波器
灵活的并行、字节和串行接口
温度范围：-40°C 至 +125°C
封装：薄型四方扁平 (LQFP)-64

产品概述

ADS8598H 器件是一款基于 18 位逐次逼近型 (SAR) 模数转换器 (ADC) 的 8 通道集成数据采集 (DAQ) 系统。所有输入通道均同时采样，以实现每通道 500kSPS 的最大吞吐量。该器件的每个通道都有一个完整的模拟前端 (AFE)，其中包含输入阻抗高达 1MΩ 的可编程增益放大器 (PGA)、输入钳位、低通滤波器和 ADC 输入驱动器。此外，该器件还具有带缓冲器的低漂移、高精度基准电压，以用于驱动 ADC。凭借灵活的数字接口，该器件支持串行、并行和并行字节通信，适用于各种主机控制器。ADS8598H 采用单一 5V 电源，并且可配置为接受 ±10V 或 ±5V 真正双极输入。高输入阻抗特性允许直连传感器和变压器，因此无需使用外部驱动器电路。此器件能够实现高性能、高精度以及零延迟转换，因此 ADS8598H 同样非常适用于工业自动化和控制应用。

查看全部

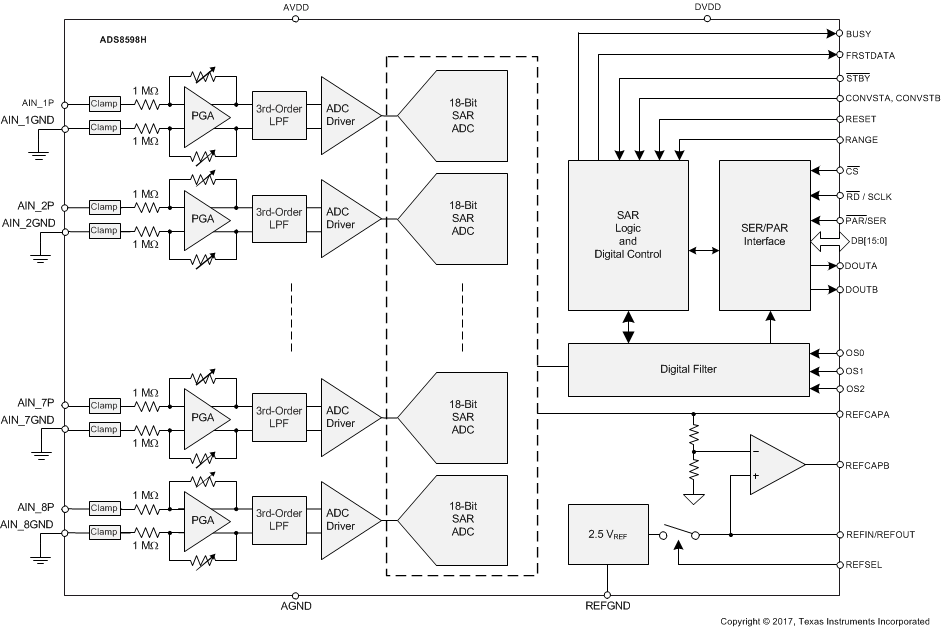

ADS8598HIPMR 电路图
