ADS8586SIPMR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS8586SIPMR

Texas Instruments 模数转换器（ADC）

产品简介：在单电源上具有双极性输入的 16 位、高速 6 通道同步采样 ADC

查看详情

ADS8586SIPMR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
ADS8586SIPMR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS8586SIPMR
TI(德州仪器)
LQFP-64(10x10)
2022+
12000
上海市
-
原装可开发票

ADS8586SIPMR 中文资料属性参数

现有数量：0现货查看交期
价格：1,000 : ￥115.43258卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
位数：16
采样率（每秒）：250k
输入数：6
输入类型：单端
数据接口：并联，串行
配置：PGA-ADC
比率 - S/H:ADC：0：1
A/D 转换器数：6
架构：SAR
参考类型：外部，内部
电压 - 供电，模拟：4.75V ~ 5.25V
电压 - 供电，数字：2.3V ~ 5.25V
特性：同步采样
工作温度：-40°C ~ 125°C
封装/外壳：64-LQFP
供应商器件封装：64-LQFP（10x10）
安装类型：表面贴装型

产品特性

具有集成式模拟前端的 16 位 ADC
同步采样：6 通道
可通过引脚编程设定的双极输入：±10V 和 ±5V
高输入阻抗：1MΩ
5V 模拟电源：2.3V 到 5V 数字电源
7kV 静电放电 (ESD) 过压输入钳位
低漂移片上基准 (2.5V) 和缓冲器
出色的性能：250kSPS 的最大吞吐量每通道差分非线性 (DNL)：±0.35 最低有效位 (LSB)；积分非线性 (INL)：±0.45 LSB信噪比 (SNR)：96.4dB；总谐波失真 (THD)：-114dB
250kSPS 的最大吞吐量每通道
差分非线性 (DNL)：±0.35 最低有效位 (LSB)；积分非线性 (INL)：±0.45 LSB
信噪比 (SNR)：96.4dB；总谐波失真 (THD)：-114dB
过热性能：最大偏移漂移：3ppm/°C 增益漂移：6ppm/°C
最大偏移漂移：3ppm/°C
增益漂移：6ppm/°C
用于过采样的片上数字滤波器
灵活的并行、字节和串行接口
温度范围：-40°C 至 +125°C
封装：64 引脚 LQFP

产品概述

ADS8586S 器件是一款基于集成式数据采集 (DAQ) 系统的 6 通道、16 位、逐次逼近型 (SAR) 同步采样模数转换器 (ADC)，每通道的最大采样频率为 250kSPS。该器件每个通道都有一个完整的模拟前端，其中包含输入阻抗高达 1MΩ 的可编程增益放大器 (PGA)、输入钳位、低通滤波器和 ADC 输入驱动器。此外，该器件还具备带缓冲器的低漂移、高精度基准电压，以用于驱动 ADC。凭借灵活的数字接口，该器件支持串行、并行和并行字节通信，适用于各种主机控制器。的前两个句子ADS8586S 采用单一 5V 电源，并且可配置为接受 ±10V 或 ±5V 真正双极输入。高输入阻抗特性允许直连传感器和变压器，因此无需使用外部驱动器电路。此器件能够实现高性能、高精度以及零延迟转换，因此 ADS8586S 同样非常适用于工业自动化和控制 IC。

查看全部

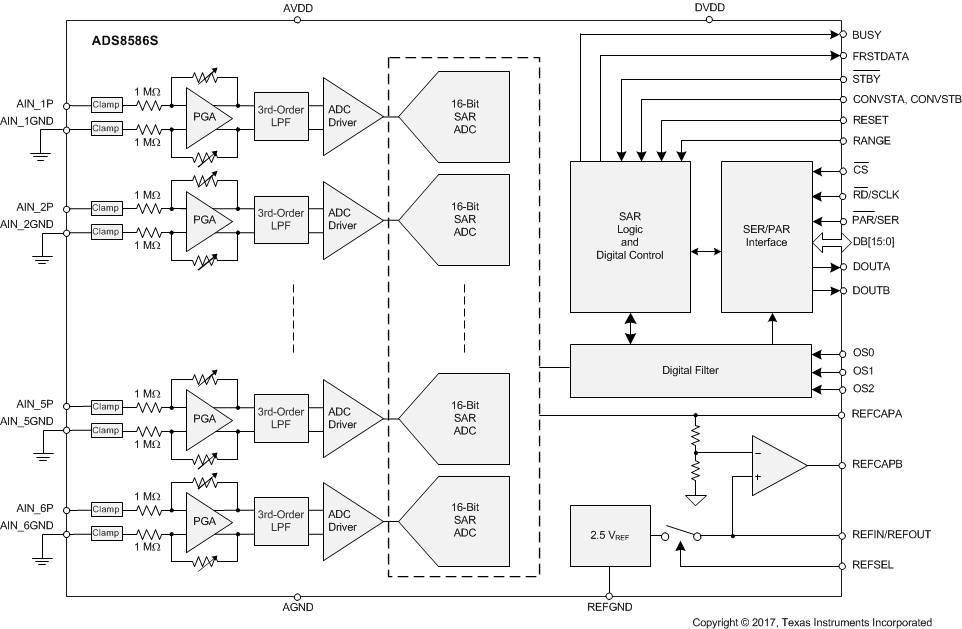

ADS8586SIPMR 电路图
