ADS8555SPMR

Texas Instruments 数据采集 - 模数转换器
  • 封装：64-LQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$14.569

更新日期：2024-04-01 00:04:00

ADS8555SPMR

Texas Instruments 数据采集 - 模数转换器

产品简介：630kSPS、16 位、六通道、同步采样模数转换器 (ADC)

查看详情
  • 封装：64-LQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$14.569

ADS8555SPMR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8555SPMR 中文资料属性参数

  • 标准包装：1,000
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：16
  • 采样率（每秒）：450k，630k
  • 数据接口：串行，并联
  • 转换器数目：6
  • 功率耗散（最大）：298.5mW
  • 电压电源：模拟和数字，双 ±
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：64-LQFP
  • 供应商设备封装：64-LQFP（10x10）
  • 包装：带卷 (TR)
  • 输入数目和类型：6 个单端，双极

产品特性

  • Six SAR ADCs Grouped in Three Pairs
  • Maximum Data Rate Per Channel With Internal Clock and Reference: 630 kSPS (Parallel) or 450 kSPS (Serial)
  • Maximum Data Rate Per Channel With External Clock and Reference: 800 kSPS (Parallel) or 500 kSPS (Serial)
  • Pin-Selectable or Programmable Input Voltage Ranges: Up to ±12 V
  • Excellent AC Performance: 91.5-dB SNR, –94-dB THD
  • Programmable and Buffered Internal Reference: 0.5 V to 2.5 V and 0.5 V to 3 V
  • Comprehensive Power-Down Modes: Deep Power Down (Standby Mode) Auto-Nap Power Down
  • Deep Power Down (Standby Mode)
  • Auto-Nap Power Down
  • Selectable Parallel or Serial Interface
  • Operating Temperature Range: –40°C to 125°C
  • LQFP-64 Package
  • Power Quality Measurements
  • Protection Relays
  • Multi-Axis Motor Controls
  • Programmable Logic Controllers
  • Industrial Data Acquisition

产品概述

The ADS8555 device contains six low-power, 16-bit, successive approximation register (SAR)-based analog-to-digital converters (ADCs) with true bipolar inputs. Each channel contains a sample-and-hold circuit that allows simultaneous high-speed multi-channel signal acquisition.The ADS8555 device supports data rates of up to 630 kSPS in parallel interface mode or up to 450 kSPS if the serial interface is used. The bus width of the parallel interface can be set to eight or 16 bits. In serial mode, up to three output channels can be activated.The ADS8555 device is specified over the extended industrial temperature range of –40°C to 125°C and is available in an LQFP-64 package.
查看全部

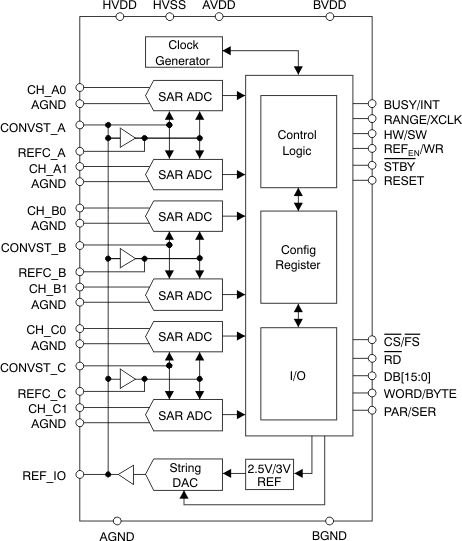

ADS8555SPMR 电路图

ADS8555SPMR 电路图

ADS8555SPMR 电路图
