ADS8484IBRGZT

Texas Instruments 数据采集 - 模数转换器

产品简介：具有基准电压、伪双极和全差动输入的 18 位 1.25MSPS 并行 ADC

查看详情
  • 封装：48-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$36.7538-$52

ADS8484IBRGZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8484IBRGZT 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：18
  • 采样率（每秒）：1.25M
  • 数据接口：并联
  • 转换器数目：1
  • 功率耗散（最大）：260mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：48-VFQFN 裸露焊盘
  • 供应商设备封装：48-VQFN 裸露焊盘（7x7）
  • 包装：Digi-Reel®
  • 输入数目和类型：1 个伪差分，双极
  • 其它名称：296-23014-6

产品特性

  • 1.25-MHz Sample Rate
  • ±1.5 LSB Typ, ±2.5 LSB Max INL
  • +0.8/-0.6 LSB Typ, +1.5/-1 LSB Max DNL
  • 18-Bit NMC Ensured Over Temperature
  • ±0.5-mV Offset Error
  • TBD-PPM/°C Offset Error Drift
  • ±0.1 %FSR Gain Error
  • ±TBD-PPM/°C Gain Error Drift
  • 99dB SNR, -117db THD, 120dB SFDR
  • Zero Latency
  • Low Power: 235 mW Typ at 1.25 MSPS
  • Pseudo-Bipolar Fully Differential Input Range: Vref to -Vref
  • Onboard Reference with TBD PPM/°C Drift
  • Onboard Reference Buffer
  • High-Speed Parallel Interface
  • Wide Digital Supply 2.7 V to 5.25 V
  • 8-/16-/18-Bit Bus Transfer
  • 48-Pin 7x7 QFN Package
  • APPLICATIONSMedical InstrumentsOptical NetworkingTransducer InterfaceHigh Accuracy Data Acquisition SystemsMagnetometers
  • Medical Instruments
  • Optical Networking
  • Transducer Interface
  • High Accuracy Data Acquisition Systems
  • Magnetometers

产品概述

The ADS8484 is an 18-bit, 1.25-MSPS A/C converter with an internal 4.096-V reference and a pseudo-bipolar, fully differential input. The device includes a 18-bit capacitor-based SAR A/D converter with inherent sample and hold. The ADS8484 offers a full 18-bit interface, a 16-bit option where data is read using two read cycles, or an 8-bit bus option using three read cycles. The ADS8484 is available in a 48-lead 7x7 QFN package and is characterized over the industrial -40°C to 85°C temperature range.
查看全部

ADS8484IBRGZT 数据手册

数据手册 说明 数量 操作
ADS8484IBRGZT

18 Bit Analog to Digital Converter 1 Input 1 SAR 48-VQFN (7x7)

 33页,1.33M 查看

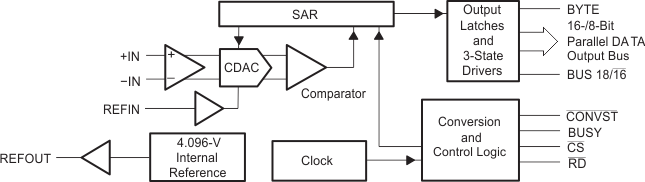

ADS8484IBRGZT 电路图

ADS8484IBRGZT 电路图

ADS8484IBRGZT 电路图
