ADS8482IBRGZT

Texas Instruments 数据采集 - 模数转换器

封装：48-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$29.0385-$41.08

更新日期：2024-04-01 00:04:00

ADS8482IBRGZT

Texas Instruments 数据采集 - 模数转换器

产品简介：具有基准电压、伪双极和全差分输入的 18 位 1MSPS 并行 ADC

查看详情

封装：48-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$29.0385-$41.08

ADS8482IBRGZT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS8482IBRGZT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADS8482IBRGZT 中文资料属性参数

产品培训模块：Data Converter Basics
标准包装：1
类别：集成电路 (IC)
家庭：数据采集 - 模数转换器
系列：-
位数：18
采样率（每秒）：1M
数据接口：并联
转换器数目：1
功率耗散（最大）：250mW
电压电源：模拟和数字
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：48-VFQFN 裸露焊盘
供应商设备封装：48-VQFN 裸露焊盘（7x7）
包装：Digi-Reel®
输入数目和类型：1 个差分，单极；1 个伪差分，双极
配用：296-30710-ND - EVAL MODULE FOR ADS8482
其它名称：296-19861-6

产品特性

0 to 1-MHz Sample Rate
±1.2 LSB Typ, ±2.5 LSB Max INL
+0.75/-0.6 LSB Typ, +1.5/-1 LSB Max DNL
18-Bit NMC Ensured Over Temperature
±0.05-mV Offset Error
±0.05-PPM/°C Offset Error Drift
±0.035 %FSR Gain Error
±0.5-PPM/°C Gain Error Drift
99dB SNR, -121db THD, 123dB SFDR
Zero Latency
Low Power: 225 mW at 1 MSPS
Unipolar Differential Input Range: Vref to -Vref
Onboard Reference with 6 PPM/°C Drift
Onboard Reference Buffer
High-Speed Parallel Interface
Wide Digital Supply 2.7 V to 5.25 V
8-/16-/18-Bit Bus Transfer
48-Pin 7x7 QFN Package
APPLICATIONSMedical InstrumentsOptical NetworkingTransducer InterfaceHigh Accuracy Data Acquisition SystemsMagnetometers
Medical Instruments
Optical Networking
Transducer Interface
High Accuracy Data Acquisition Systems
Magnetometers

产品概述

The ADS8482 is an 18-bit, 1-MSPS A/C converter with an internal 4.096-V reference and a pseudo-bipolar, fully differential input. The device includes a 18-bit capacitor-based SAR A/D converter with inherent sample and hold. The ADS8482 offers a full 18-bit interface, a 16-bit option where data is read using two read cycles, or an 8-bit bus option using three read cycles. The ADS8482 is available in a 48-lead 7x7 QFN package and is characterized over the industrial -40°C to 85°C temperature range.

查看全部

ADS8482IBRGZT 数据手册

数据手册	说明	数量	操作
ADS8482IBRGZT	18 Bit Analog to Digital Converter 1 Input 1 SAR 48-VQFN (7x7)	34页,1.21M	查看

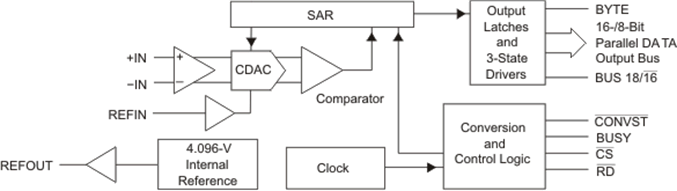

ADS8482IBRGZT 电路图
