ADS8471IBRGZT

Texas Instruments 数据采集 - 模数转换器
  • 封装：48-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$21.4448-$32.72

更新日期：2024-04-01 00:04:00

ADS8471IBRGZT

Texas Instruments 数据采集 - 模数转换器

产品简介：具有基准的 16 位 1MSPS 伪差分 SAR ADC

查看详情
  • 封装：48-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$21.4448-$32.72

ADS8471IBRGZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8471IBRGZT 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：16
  • 采样率（每秒）：1M
  • 数据接口：并联
  • 转换器数目：1
  • 功率耗散（最大）：240mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：48-VFQFN 裸露焊盘
  • 供应商设备封装：48-VQFN 裸露焊盘（7x7）
  • 包装：®
  • 输入数目和类型：1 个伪差分，双极
  • 其它名称：296-23012-6

产品特性

  • 0 to 1 MSPS Sampling Rate
  • ±0.7 LSB Typ, ±1 LSB Max INL
  • ±0.4 LSB Typ, ±0.75 LSB Max DNL
  • 16-Bit NMC Ensured Over Temperature
  • ±0.1 mV Offset Error
  • ±0.15 ppm/°C Offset Error Drift
  • ±0.015% FSR Gain Error
  • ±0.7 ppm/°C Gain Error Drift
  • 93 dB SNR, –110dB THD, 112dB SFDR
  • Zero Latency
  • Low Power: 220 mW at 1 MSPS
  • Unipolar Input Range: 0 V to Vref
  • Onboard Reference
  • Onboard Reference Buffer
  • High-Speed Parallel Interface
  • Wide Digital Supply 2.7 V ~ 5.25 V
  • 8-/16-Bit Bus Transfer
  • 48-Pin 7×7 QFN Package
  • APPLICATIONS Medical Instruments Optical Networking Transducer Interface High Accuracy Data Acquisition Systems Magnetometers
  • Medical Instruments
  • Optical Networking
  • Transducer Interface
  • High Accuracy Data Acquisition Systems
  • Magnetometers

产品概述

The ADS8471 is an 16-bit, 1-MSPS A/D converter with an internal 4.096-V reference and a pseudo-bipolar, unipolar input. The device includes a 16-bit capacitor-based SAR A/D converter with inherent sample and hold. The ADS8471 offers a full 16-bit interface or an 8-bit bus option using two read cycles.The ADS8471 is available in a 48-lead 7x7 QFN package and is characterized over the industrial –40°C to 85°C temperature range.
查看全部

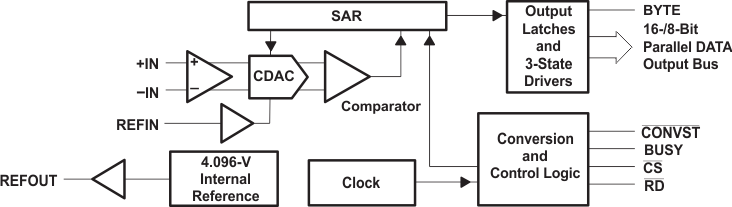

ADS8471IBRGZT 电路图

ADS8471IBRGZT 电路图

ADS8471IBRGZT 电路图
