ADS8412IBPFBT

Texas Instruments 数据采集 - 模数转换器
  • 封装：48-TQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$48.7823-$63.24

更新日期：2024-04-01 00:04:00

ADS8412IBPFBT

Texas Instruments 数据采集 - 模数转换器

产品简介：具有参考、单极和全差动输入的 16 位 2MSPS 并行 ADC

查看详情
  • 封装：48-TQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$48.7823-$63.24

ADS8412IBPFBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8412IBPFBT 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：16
  • 采样率（每秒）：2M
  • 数据接口：并联
  • 转换器数目：1
  • 功率耗散（最大）：200mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：48-TQFP
  • 供应商设备封装：48-TQFP（7x7）
  • 包装：Digi-Reel®
  • 输入数目和类型：1 个差分，单极
  • 配用：296-18385-ND - EVALUATION MODULE FOR ADS8412
  • 其它名称：296-15254-6

产品特性

  • 2-MHz Sample Rate
  • 16-Bit NMC Ensured Over Temperature
  • Zero Latency
  • Unipolar Differential Input Range: Vref to –Vref
  • Onboard Reference
  • Onboard Reference Buffer
  • High-Speed Parallel Interface
  • Power Dissipation: 175 mW at 2 MHz Typ
  • Wide Digital Supply
  • 8-/16-Bit Bus Transfer
  • 48-Pin TQFP Package
  • ESD Sensitive – HBM Capability of 500 V, 1000 V at All Input Pins
  • APPLICATIONS DWDM Instrumentation High-Speed, High-Resolution, Zero Latency Data Acquisition Systems Transducer Interface Medical Instruments Communication
  • DWDM
  • Instrumentation
  • High-Speed, High-Resolution, Zero Latency Data Acquisition Systems
  • Transducer Interface
  • Medical Instruments
  • Communication

产品概述

The ADS8412 is a 16-bit, 2 MHz A/D converter with an internal 4.096-V reference. The device includes a 16-bit capacitor-based SAR A/D converter with inherent sample and hold. The ADS8412 offers a full 16-bit interface and an 8-bit option where data is read using two 8-bit read cycles.The ADS8412 has a unipolar differential input. It is available in a 48-lead TQFP package and is characterized over the industrial –40°C to 85°C temperature range.
查看全部

ADS8412IBPFBT 数据手册

数据手册 说明 数量 操作
ADS8412IBPFBT

16-BIT, 2 MSPS, UNIPOLAR DIFFERENTIAL INPUT, MICROPOWER SAMPLING ANALOG-TO-DIGITAL CONVERTER WITH PARALLEL INTERFACE AND REFERENCE

 26 Pages页,737K 查看
ADS8412IBPFBTG4

16-BIT, 2 MSPS, UNIPOLAR DIFFERENTIAL INPUT, MICROPOWER SAMPLING ANALOG-TO-DIGITAL CONVERTER WITH PARALLEL INTERFACE AND REFERENCE

 26 Pages页,737K 查看

ADS8412IBPFBT 电路图

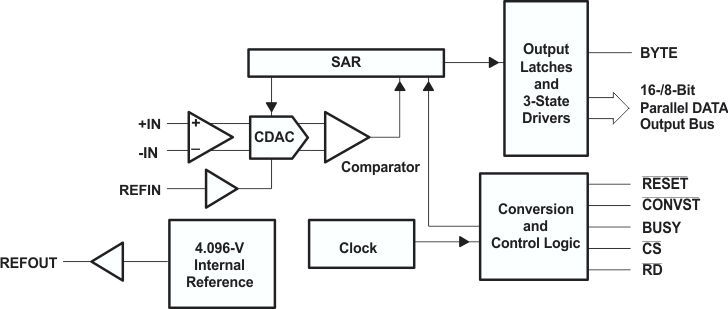

ADS8412IBPFBT 电路图

ADS8412IBPFBT 电路图
