ADS8406IBPFBT

Texas Instruments 数据采集 - 模数转换器

封装：48-TQFP
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$33.4125-$35.41724

更新日期：2024-04-01

ADS8406IBPFBT

Texas Instruments 数据采集 - 模数转换器

产品简介：16 位 1.25MSPS、伪双极性、全差分输入微功耗采样 ADC

查看详情

封装：48-TQFP
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$33.4125-$35.41724

ADS8406IBPFBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS8406IBPFBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADS8406IBPFBT 中文资料属性参数

标准包装：250
类别：集成电路 (IC)
家庭：数据采集 - 模数转换器
系列：-
位数：16
采样率（每秒）：1.25M
数据接口：并联
转换器数目：1
功率耗散（最大）：170mW
电压电源：模拟和数字
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：48-TQFP
供应商设备封装：48-TQFP（7x7）
包装：带卷 (TR)
输入数目和类型：*
其它名称：296-17355-2

产品特性

Pseudo-Bipolar, Fully Differential Input, –VREF to VREF
16-Bit NMC at 1.25 MSPS
±2 LSB INL Max, –1/+1.25 LSB DNL
90 dB SNR, -95 dB THD at 100 kHz Input
Zero Latency
Internal 4.096 V Reference
High-Speed Parallel Interface
Single 5 V Analog Supply
Wide I/O Supply: 2.7 V to 5.25 V
Low Power: 155 mW at 1.25 MHz Typ
Pin Compatible With ADS8412/8402
48-Pin TQFP Package
APPLICATIONS DWDM Instrumentation High-Speed, High-Resolution, Zero Latency Data Acquisition Systems Transducer Interface Medical Instruments Communications
DWDM
Instrumentation
High-Speed, High-Resolution, Zero Latency Data Acquisition Systems
Transducer Interface
Medical Instruments
Communications

产品概述

The ADS8406 is a 16-bit, 1.25 MHz A/D converter with an internal 4.096-V reference. The device includes a 16-bit capacitor-based SAR A/D converter with inherent sample and hold. The ADS8406 offers a full 16-bit interface and an 8-bit option where data is read using two 8-bit read cycles.The ADS8406 has a pseudo-bipolar, fully differential input. It is available in a 48-lead TQFP package and is characterized over the industrial –40°C to 85°C temperature range.

查看全部

ADS8406IBPFBT 数据手册

数据手册	说明	数量	操作
ADS8406IBPFBT	16-BIT, 1.25 MSPS, PSEUDO-BIPOLAR, FULLY DIFFERENTIAL INPUT, MICRO POWER SAMPLING ANALOG-TO-DIGITAL CONVERTER WITH PARALLEL INTERFACE	25 Pages页,537K	查看

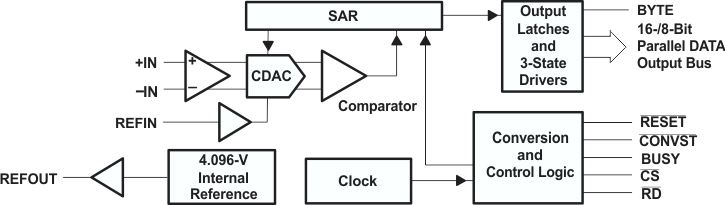

ADS8406IBPFBT 电路图
