ADS8405IPFBT

Texas Instruments 数据采集 - 模数转换器
  • 封装：48-TQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$23.2673-$35.5

更新日期：2024-04-01 00:04:00

ADS8405IPFBT

Texas Instruments 数据采集 - 模数转换器

产品简介：16 位 1.25MSPS 单极输入微功耗采样 ADC

查看详情
  • 封装：48-TQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$23.2673-$35.5

ADS8405IPFBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8405IPFBT 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：16
  • 采样率（每秒）：1.25M
  • 数据接口：并联
  • 转换器数目：1
  • 功率耗散（最大）：170mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：48-TQFP
  • 供应商设备封装：48-TQFP（7x7）
  • 包装：®
  • 输入数目和类型：1 个伪差分，单极
  • 配用：296-17635-ND - EVALUATION MODULE FOR ADS8405
  • 其它名称：296-17637-6

产品特性

  • Unipolar Pseudo-Differential Input, 0 V to Vref
  • 16-Bit NMC at 1.25 MSPS
  • ±2 LSB INL Max, -1/+1.5 LSB DNL
  • 86 dB SNR, -90 dB THD at 100 kHz Input
  • Zero Latency
  • Internal 4.096-V Reference
  • High-Speed Parallel Interface
  • Single 5-V Analog Supply
  • Wide I/O Supply: 2.7 V to 5.25 V
  • Low Power: 155 mW at 1.25 MHz Typ
  • Pin Compatible With ADS8411/8401
  • 48-Pin TQFP Package
  • APPLICATIONS DWDM Instrumentation High-Speed, High-Resolution, Zero Latency Data Acquisition Systems Transducer Interface Medical Instruments Communications
  • DWDM
  • Instrumentation
  • High-Speed, High-Resolution, Zero Latency Data Acquisition Systems
  • Transducer Interface
  • Medical Instruments
  • Communications

产品概述

The ADS8405 is a 16-bit, 1.25-MHz A/D converter with an internal 4.096-V reference. The device includes a 16-bit capacitor-based SAR A/D converter with inherent sample and hold. The ADS8405 offers a full 16-bit interface and an 8-bit option where data is read using two 8-bit read cycles if necessary.The ADS8405 has a unipolar pseudo-differential input. It is available in a 48-lead TQFP package and is characterized over the industrial –40°C to 85°C temperature range.
查看全部

ADS8405IPFBT 数据手册

数据手册 说明 数量 操作
ADS8405IPFBT

16 Bit Analog to Digital Converter 1 Input 1 SAR 48-TQFP (7x7)

 29页,1.67M 查看

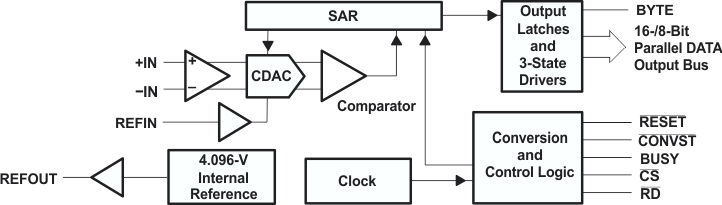

ADS8405IPFBT 电路图

ADS8405IPFBT 电路图

ADS8405IPFBT 电路图
