ADS8382IBRHPT

Texas Instruments 数据采集 - 模数转换器
  • 封装：28-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$25.8795-$39.49

更新日期：2024-04-01 00:04:00

ADS8382IBRHPT

Texas Instruments 数据采集 - 模数转换器

产品简介：具有基准电压和伪双极性、全差分输入的 18 位 600KSPS 串行 ADC

查看详情
  • 封装：28-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$25.8795-$39.49

ADS8382IBRHPT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8382IBRHPT 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：18
  • 采样率（每秒）：600k
  • 数据接口：串行
  • 转换器数目：1
  • 功率耗散（最大）：115mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：28-VQFN 裸露焊盘
  • 供应商设备封装：28-VQFN-EP（6x6）
  • 包装：®
  • 输入数目和类型：2 个单端，双极；1 个伪差分，双极
  • 配用：296-17514-ND - EVALUATION MODULE FOR ADS8382
  • 其它名称：296-17519-6

产品特性

  • 600-kHz Sample Rate
  • ±1.25 LSB Typ, ±3 LSB Max INL
  • 18-Bit NMC Ensured Over Temperature
  • SINAD 96 dB, SFDR 120 dB at fi = 1 kHz
  • High-Speed Serial Interface up to 40 MHz
  • Onboard Reference Buffer
  • Onboard 4.096-V Reference
  • Pseudo-Bipolar Input, up to ±4.2 V
  • Onboard Conversion Clock
  • Zero Latency
  • Wide Digital Supply
  • Low Power 115 mW at 600 kHz 15 mW During Nap Mode 10 µW During Power Down
  • 115 mW at 600 kHz
  • 15 mW During Nap Mode
  • 10 µW During Power Down
  • 28-Pin 6 × 6 QFN Package
  • APPLICATIONS Medical Instruments Optical Networking Transducer Interface High Accuracy Data Acquisition Systems Magnetometers
  • Medical Instruments
  • Optical Networking
  • Transducer Interface
  • High Accuracy Data Acquisition Systems
  • Magnetometers

产品概述

The ADS8382 is a high performance 18-bit, 600-kHz A/D converter with fully differential, pseudo-bipolar input. The device includes an 18-bit capacitor-based SAR A/D converter with inherent sample and hold. The ADS8382 offers a high-speed CMOS serial interface with clock speeds up to 40 MHz.The ADS8382 is available in a 28 lead 6 × 6 QFN package and is characterized over the industrial –40°C to 85°C temperature range.
查看全部

ADS8382IBRHPT 数据手册

数据手册 说明 数量 操作
ADS8382IBRHPT

18 Bit Analog to Digital Converter 1 Input 1 SAR 28-VQFN-EP (6x6)

 36页,1.71M 查看

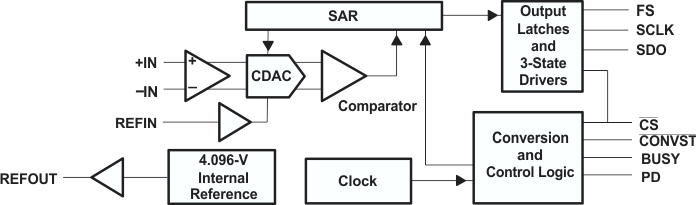

ADS8382IBRHPT 电路图

ADS8382IBRHPT 电路图

ADS8382IBRHPT 电路图
