ADS8353IPW

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01

ADS8353IPW

Texas Instruments 模数转换器（ADC）

产品简介：具有单端输入的 16 位 600kSPS 双通道同步采样 SAR ADC

查看详情

ADS8353IPW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8353IPW 中文资料属性参数

  • 现有数量：0现货3,780Factory查看交期
  • 价格：90 : ￥127.60567管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 位数：16
  • 采样率（每秒）：600k
  • 输入数：2
  • 输入类型：个伪差分，单端
  • 数据接口：SPI
  • 配置：S/H-ADC
  • 比率 - S/H:ADC：1：1
  • A/D 转换器数：2
  • 架构：SAR
  • 参考类型：外部，内部
  • 电压 - 供电，模拟：5V
  • 电压 - 供电，数字：1.65V ~ 5.5V
  • 特性：同步采样
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP
  • 安装类型：表面贴装型

产品特性

  • 16 位、14 位和 12 位引脚兼容系列
  • 双通道同步采样
  • 支持单端和伪差分输入
  • 高速： ADS8353：16 位，600kSPS ADS7853：14 位，1MSPS ADS7253：12 位，1MSPS
  • ADS8353：16 位，600kSPS
  • ADS7853：14 位，1MSPS
  • ADS7253：12 位，1MSPS
  • 出色的直流性能：ADS8353：16 位丢码率 (NMC) 差分非线性 (DNL)，±2.5 最低有效位 (LSB)，最大积分非线性 (INL) ADS7853：14 位 NMC DNL，±2 LSB，最大 INL ADS7253：12 位 NMC DNL，±1 LSB，最大 INL
  • ADS8353：16 位丢码率 (NMC) 差分非线性 (DNL)，±2.5 最低有效位 (LSB)，最大积分非线性 (INL)
  • 16 位丢码率 (NMC) 差分非线性 (DNL)，±2.5 最低有效位 (LSB)，最大积分非线性 (INL)
  • ADS7853：14 位 NMC DNL，±2 LSB，最大 INL
  • 14 位 NMC DNL，±2 LSB，最大 INL
  • ADS7253：12 位 NMC DNL，±1 LSB，最大 INL
  • 12 位 NMC DNL，±1 LSB，最大 INL
  • 出色的交流性能：ADS8353：89dB 信噪比 (SNR)，-100dB 总谐波失真 (THD) ADS7853：82dB SNR，-90dB THD ADS7253：72dB SNR，-90dB THD
  • ADS8353：89dB 信噪比 (SNR)，-100dB 总谐波失真 (THD)
  • 89dB 信噪比 (SNR)，-100dB 总谐波失真 (THD)
  • ADS7853：82dB SNR，-90dB THD
  • 82dB SNR，-90dB THD
  • ADS7253：72dB SNR，-90dB THD
  • 72dB SNR，-90dB THD
  • 双路、可编程和经缓冲的 2.5V 内部基准电压
  • 在 -40°C 至 125℃ 的扩展工业温度范围内完全额定运行
  • 小封装尺寸：16 引脚超薄型四方扁平无引线 (WQFN) 封装 (3mm × 3mm) 和 16 引脚薄型小外形尺寸 (TSSOP) 封装
  • 电机控制：使用编码器进行位置测量
  • 光纤网络：掺铒光纤放大器 (EDFA) 增益控制环路
  • 保护中继器
  • 电源质量测量
  • 三相电源控制
  • 可编程逻辑控制器

产品概述

ADS8353、ADS7853 和 ADS7253 均属于引脚兼容的双路高速同步采样模数转换器 (ADC) 产品系列，支持单端和伪差分模拟输入。每个器件均包含两个可独立编程的基准电压源，可用于系统级的增益校准。 并且配有一个可在宽电源供电范围内运行的灵活串行接口，从而轻松实现与多种主机控制器的通信。 该系列器件支持两种低功耗模式，可针对给定输出优化功耗。 所有器件都在扩展工业温度范围（-40°C 至 + 125°C）内完全额定运行，并且采用引脚兼容的 WQFN-16 (3mm × 3mm) 和 TSSOP-16 封装。
查看全部

ADS8353IPW 数据手册

数据手册 说明 数量 操作
ADS8353IPW

16 Bit Analog to Digital Converter 2 Input 2 SAR 16-TSSOP

 71页,2.76M 查看

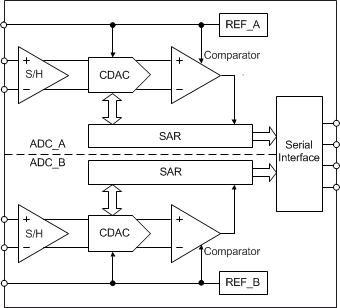

ADS8353IPW 电路图

ADS8353IPW 电路图

ADS8353IPW 电路图
