ADS8329IRSAT

Texas Instruments 数据采集 - 模数转换器
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$10.0845-$16.96

更新日期：2024-04-01 00:04:00

ADS8329IRSAT

Texas Instruments 数据采集 - 模数转换器

产品简介：2.7V 至 5.5V 16 位 1MSPS 串行模数转换器 (ADC)

查看详情
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$10.0845-$16.96

ADS8329IRSAT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8329IRSAT 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 视频文件：16-Bit Low Power Analog-to-Digital Converter
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：16
  • 采样率（每秒）：1M
  • 数据接口：DSP，串行，SPI?
  • 转换器数目：1
  • 功率耗散（最大）：15.5mW
  • 电压电源：单电源
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-VQFN 裸露焊盘
  • 供应商设备封装：16-QFN-EP（4x4）
  • 包装：®
  • 输入数目和类型：1 个伪差分，单极
  • 其它名称：296-21364-6

产品特性

  • 2.7-V to 5.5-V Analog Supply, Low Power: 15.5 mW (1 MHz, +VA = 3 V, +VBD = 1.8 V)
  • 15.5 mW (1 MHz, +VA = 3 V, +VBD = 1.8 V)
  • 1-MHz Sampling Rate 3 V ≤ +VA ≤ 5.5 V, 900-kHz Sampling Rate 2.7 V ≤ +VA ≤ 3 V
  • Excellent DC Performance:±1.0 LSB Typ, ±1.75 LSB Max INL±0.5 LSB Typ, ±1 LSB Max DNL16-Bit NMC Over Temperature±0.5 mV Max Offset Error at 3 V±1 mV Max Offset Error at 5 V
  • Excellent AC Performance at fI = 10 kHz with 93 dB SNR, 105 dB SFDR, -102 dB THD
  • Built-In Conversion Clock (CCLK)
  • 1.65 V to 5.5 V I/O Supply:SPI/DSP Compatible SerialSCLK up to 50 MHz
  • Comprehensive Power-Down Modes:Deep Power-Down Nap Power-Down Auto Nap Power-Down
  • Unipolar Input Range: 0 V to VREF
  • Software Reset
  • Global CONVST (Independent of CS)
  • Programmable Status/Polarity EOC/INT
  • 16-Pin 4 × 4 QFN and 16-Pin TSSOP Packages
  • Multi-Chip Daisy Chain Mode
  • Programmable TAG Bit Output
  • Auto/Manual Channel Select Mode (ADS8330)
  • APPLICATIONS Communications Transducer Interface Medical Instruments Magnetometers Industrial Process Control Data Acquisition Systems Automatic Test Equipment
  • Communications
  • Transducer Interface
  • Medical Instruments
  • Magnetometers
  • Industrial Process Control
  • Data Acquisition Systems
  • Automatic Test Equipment

产品概述

The ADS8329 is a low-power, 16-bit, 1-MSPS analog-to-digital converter (ADC) with a unipolar input. The device includes a 16-bit capacitor-based SAR ADC with inherent sample-and-hold.The ADS8330 is based on the same core and includes a 2-to-1 input MUX with programmable option of TAG bit output. Both the ADS8329 and ADS8330 offer a high-speed, wide voltage serial interface and are capable of chain mode operation when multiple converters are used.These converters are available in 4 × 4 QFN and 16-pin TSSOP packages, and are fully specified for operation over the industrial -40°C to +85°C temperature range.
查看全部

ADS8329IRSAT 数据手册

数据手册 说明 数量 操作
ADS8329IRSAT

16 Bit Analog to Digital Converter 1 Input 1 SAR 16-QFN (4x4)

 50页,2.29M 查看

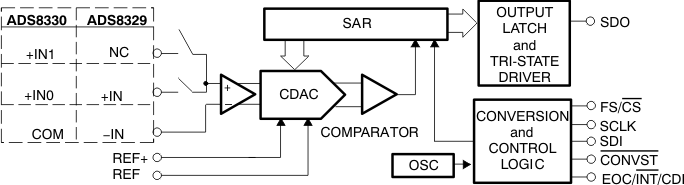

ADS8329IRSAT 电路图

ADS8329IRSAT 电路图

ADS8329IRSAT 电路图
