ADS8327IBRSAT

Texas Instruments 数据采集 - 模数转换器
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$12.6348-$8.9303

更新日期：2024-04-01 00:04:00

ADS8327IBRSAT

Texas Instruments 数据采集 - 模数转换器

产品简介：2.7V 至 5.5V 16 位 500kSPS 串行模数转换器 (ADC)

查看详情
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$12.6348-$8.9303

ADS8327IBRSAT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8327IBRSAT 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 视频文件：16-Bit Low Power Analog-to-Digital Converter
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：16
  • 采样率（每秒）：500k
  • 数据接口：DSP，串行，SPI?
  • 转换器数目：1
  • 功率耗散（最大）：15mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-VQFN 裸露焊盘
  • 供应商设备封装：16-QFN-EP（4x4）
  • 包装：®
  • 输入数目和类型：1 个伪差分，单极
  • 其它名称：296-21530-6

产品特性

  • 2.7-V to 5.5-V Analog Supply, Low Power: 10.6 mW (500 kHz, +VA = 2.7 V, +VBD = 1.8 V)
  • 10.6 mW (500 kHz, +VA = 2.7 V, +VBD = 1.8 V)
  • 500-kHz Sampling Rate
  • Excellent DC Performance ±1.5 LSB Typ, ±2 LSB Max INL ±0.6 LSB Typ, ±1 LSB Max DNL 16-Bit NMC Over Temperature ±0.5 mV Max Offset Error at 2.7 V ±1 mV Max Offset Error at 5 V
  • ±1.5 LSB Typ, ±2 LSB Max INL
  • ±0.6 LSB Typ, ±1 LSB Max DNL
  • 16-Bit NMC Over Temperature
  • ±0.5 mV Max Offset Error at 2.7 V
  • ±1 mV Max Offset Error at 5 V
  • Excellent AC Performance at fI = 10 kHz with 91 dB SNR, 100 dB SFDR, –96 dB THD
  • Built-In Conversion Clock (CCLK)
  • 1.65 V to 1.5×(+VA) I/O Supply SPI/DSP Compatible Serial SCLK up to 50 MHz
  • SPI/DSP Compatible Serial
  • SCLK up to 50 MHz
  • Comprehensive Power-Down Modes: Deep Power-Down Nap Power-Down Auto Nap Power-Down
  • Deep Power-Down
  • Nap Power-Down
  • Auto Nap Power-Down
  • Unipolar Input Range: 0 V to VREF
  • Software Reset
  • Global CONVST (Independent of CS)
  • Programmable Status/Polarity EOC/INT
  • 16-Pin 4×4 QFN or 16-Pin TSSOP Packages
  • Multi-Chip Daisy Chain Mode
  • Programmable TAG Bit Output
  • Auto/Manual Channel Select Mode
  • Communications
  • Transducer Interface
  • Medical Instruments
  • Magnetometers
  • Industrial Process Control
  • Data Acquisition Systems
  • Automatic Test Equipment

产品概述

The ADS8327 is a low power, 16-bit, 500-kSPS analog-to-digital converter with a unipolar input. The device includes a 16-bit capacitor-based SAR A/D converter with inherent sample and hold.The ADS8328 is based on the same core and includes a 2-to-1 input MUX with programmable option of TAG bit output. Both the ADS8327 and ADS8328 offer a high-speed, wide voltage serial interface and are capable of chain mode operation when multiple converters are used.These converters are available in a 16-lead TSSOP or 4×4 QFN packages and are fully specified for operation over the industrial –40°C to +85°C temperature range.
查看全部

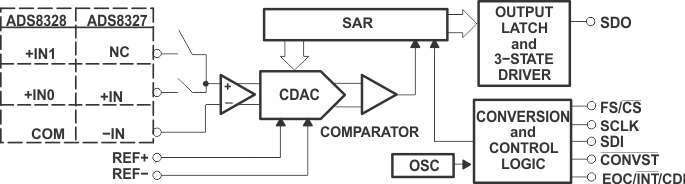

ADS8327IBRSAT 电路图

ADS8327IBRSAT 电路图

ADS8327IBRSAT 电路图
