ADS8168IRHBT

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS8168IRHBT

Texas Instruments 模数转换器（ADC）

产品简介：具有 VREF、VREF 缓冲器和直接传感器接口的 16 位、1MSPS、8 通道 SAR ADC

查看详情

ADS8168IRHBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS8168IRHBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADS8168IRHBT 中文资料属性参数

现有数量：579现货750Factory
价格：1 : ￥177.20000剪切带（CT）250 : ￥137.73204卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
位数：16
采样率（每秒）：1M
输入数：8
输入类型：个伪差分，单端
数据接口：SPI
配置：MUX-S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：1
架构：SAR
参考类型：外部，内部
电压 - 供电，模拟：3V ~ 5.5V
电压 - 供电，数字：1.65V ~ 5.5V
特性：内部振荡器
工作温度：-40°C ~ 125°C
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（5x5）
安装类型：表面贴装型

产品特性

紧凑的低功耗数据采集系统：多路复用器输出引脚支持单个外部驱动器放大器16 位 SAR ADC低漂移集成基准和缓冲器适用于模拟输入直流偏置的 0.5 × VREF 输出
多路复用器输出引脚支持单个外部驱动器放大器
16 位 SAR ADC
低漂移集成基准和缓冲器
适用于模拟输入直流偏置的 0.5 × VREF 输出
出色的交流和直流性能：SNR：92dB，THD：–110dBINL：±0.3LSB，16 位，无丢失码
SNR：92dB，THD：–110dB
INL：±0.3LSB，16 位，无丢失码
具有通道序列发生器的多路复用器：多通道定序选项：手动模式、动态模式、自动序列模式、自定义通道定序早期开关可实现直接传感器接口动态模式可缩短响应时间
多通道定序选项：手动模式、动态模式、自动序列模式、自定义通道定序
手动模式、动态模式、自动序列模式、自定义通道定序
早期开关可实现直接传感器接口
动态模式可缩短响应时间
系统监测功能：每通道可编程窗口比较器通过可编程迟滞避免错误触发
每通道可编程窗口比较器
通过可编程迟滞避免错误触发
增强型 SPI 数字接口：在 16MHz SCLK 下具有 1MSPS 的吞吐量 70MHz 高速数字接口
在 16MHz SCLK 下具有 1MSPS 的吞吐量
70MHz 高速数字接口
宽工作范围：外部 VREF 输入范围：2.5V 至 5VAVDD 范围：3V 至 5.5VDVDD 范围：1.65V 至 5.5V温度范围：–40°C 至 +125°C
外部 VREF 输入范围：2.5V 至 5V
AVDD 范围：3V 至 5.5V
DVDD 范围：1.65V 至 5.5V
温度范围：–40°C 至 +125°C

产品概述

ADS816x 是一系列 16 位、8 通道、高精度逐次逼近型寄存器 (SAR) 模数转换器 (ADC)，该器件由 5V 单电源供电，具有 (ADS8168) 500kSPS (ADS8166) 和 250kSPS (ADS8166)的总吞吐量。输入多路复用器支持更长的建立时间，这使得驱动模拟输入更加容易。多路复用器和 ADC 模拟输入的输出可作为器件引脚提供。该配置使一个 ADC 驱动器运算放大器可用于多路复用器的全部八路模拟输入。ADS816x 具有一个数字窗口比较器，其中每个模拟输入通道具有可编程高低警报阈值。具有可编程警报阈值的单运算放大器解决方案可实现低功耗、低成本且具有最小外形尺寸的应用。

查看全部

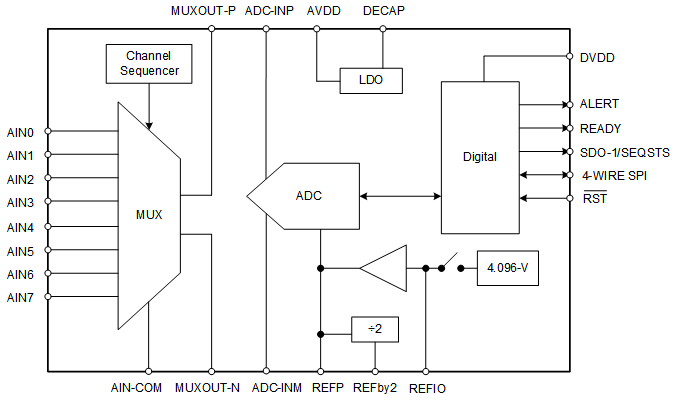

ADS8168IRHBT 电路图
