ADS8028IRTJT

Texas Instruments 数据采集 - 模数转换器
  • 封装：20-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.5563-$8.71

更新日期：2024-04-01 00:04:00

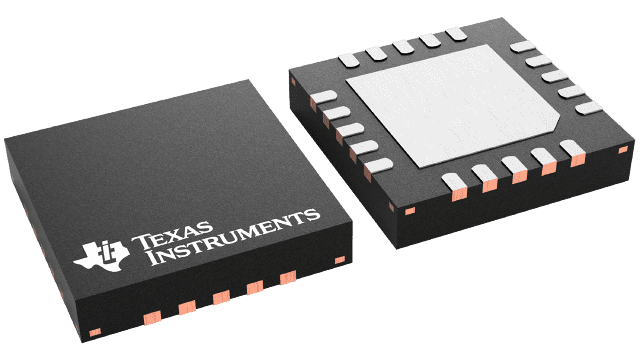

ADS8028IRTJT

Texas Instruments 数据采集 - 模数转换器

产品简介：12 位、8 通道、1 MSPS SAR ADC，带内部基准和温度传感器

查看详情
  • 封装：20-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.5563-$8.71

ADS8028IRTJT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8028IRTJT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：12
  • 采样率（每秒）：1M
  • 数据接口：串行，SPI?
  • 转换器数目：1
  • 功率耗散（最大）：39.4mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：20-WFQFN 裸露焊盘
  • 供应商设备封装：20-QFN 裸露焊盘（4x4）
  • 包装：®
  • 输入数目和类型：8 个单端，单极
  • 其它名称：296-30382-6

产品特性

  • 出色性能：吞吐量：高达 1MSPS 无丢码：12 位 积分非线性 (INL)：±0.5 LSB 信噪比 (SNR)：72dB
  • 吞吐量：高达 1MSPS
  • 无丢码：12 位
  • 积分非线性 (INL)：±0.5 LSB
  • 信噪比 (SNR)：72dB
  • 高度集成的：八个模拟输入 高分辨率内部温度传感器 带有通道排序器的九通道复用器 低漂移内部电压基准
  • 八个模拟输入
  • 高分辨率内部温度传感器
  • 带有通道排序器的九通道复用器
  • 低漂移内部电压基准
  • 宽电源范围：模拟电源 (AVDD)：2.7V 至 5.25V 数字电源 (DVDD)：1.65V 至 5.25V
  • 模拟电源 (AVDD)：2.7V 至 5.25V
  • 数字电源 (DVDD)：1.65V 至 5.25V
  • 低功率:1MSPS 时为 17mW 灵活的断电模式
  • 1MSPS 时为 17mW
  • 灵活的断电模式
  • 串行外设接口 (SPI)- 兼容串口：20MHz
  • 小型封装：4mm x 4mm 薄型四方扁平无引线 (QFN)-20

产品概述

ADS8028 是一款 12 位模数转换器 (ADC)，此转换器采样速度高达 1MSPS。 此器件基于逐次逼近 (SAR) 内核并且提供一个固有的采样保持 (SH) 前端。除了具有八个模拟输入通道之外，ADS8028 还提供一个分辨率为 0.25°C 且带有一个内部电压基准的内部温度传感器。 一个九通道复用器可选择多重通道（包括内部温度传感器），采用顺序方式对这些通道进行非限定扫描。 一个简单的 SPI 兼容串行接口提供了器件和主控制器之间的简易通信和控制。 数字电源可在 1.65V 至 5.25V 之间运行，从而实现了到宽范围处理器和控制器的接口连接。在 1MSPS 全速时，ADS8028 功率耗散只有 17mW。 此器件提供灵活的断电模式以在不执行转换时节省电能。 ADS8028 性能的额定扩展工业温度范围为 –40°C 至 +125°C。ADS8028 非常适合于要求严格的测量应用，例如传感器输出监控、电源监控、和印刷电路板 (PCB) 热点分析。此器件采用小外形尺寸 QFN-20 封装。
查看全部

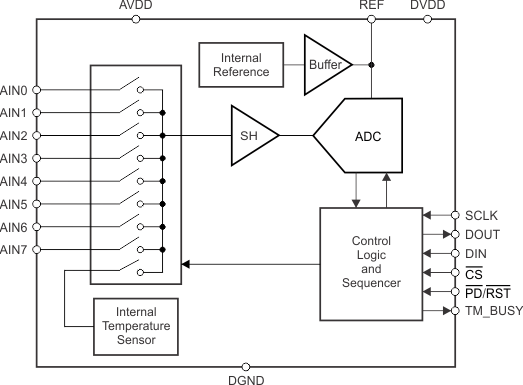

ADS8028IRTJT 电路图

ADS8028IRTJT 电路图

ADS8028IRTJT 电路图
