- 封装：30-TFSOP（0.173"，4.40mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$4.16
更新日期：2024-04-01 00:04:00
产品简介：车用 10 位、1MSPS、8 通道、单端、SAR ADC
查看详情- 封装：30-TFSOP（0.173"，4.40mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$4.16
ADS7955QDBTRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
30-TFSOP
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TIO
-
原厂原封装
新批号 -
887000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
-
TI
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
ADS7955QDBTRQ1 中文资料属性参数
- 标准包装：2,000
- 类别：集成电路 (IC)
- 家庭：数据采集 - 模数转换器
- 系列：microPOWER™
- 位数：10
- 采样率（每秒）：1M
- 数据接口：串行，SPI?
- 转换器数目：1
- 功率耗散（最大）：-
- 电压电源：模拟和数字
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装

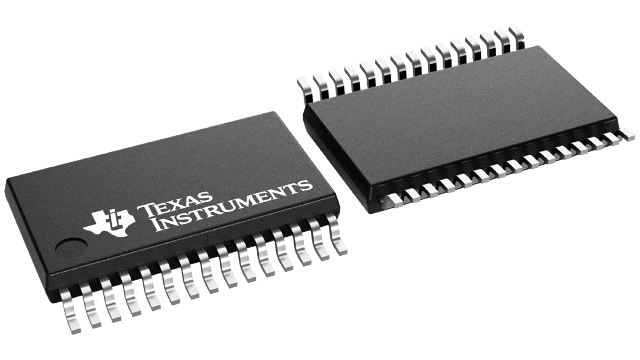

- 封装/外壳：30-TFSOP（0.173"，4.40mm 宽）
- 供应商设备封装：30-TSSOP
- 包装：带卷 (TR)
- 输入数目和类型：8 个单端，单极
产品特性
- 符合汽车应用要求
- 1MHz采样率串行器件
- 10位分辨率
- 零等待时间
- 20MHz串口
- 模拟电源范围：2.7V至5.25V
- I/O电源范围：1.7V至5.25V
- 2个SW可选单极，输入范围：0 至 2.5V 和 0 至 5V
- 通道选择的自动和手动模式
- 8通道器件可共享16通道器件封装
- 每通道2个可编程警报级别
- 薄型小尺寸(TSSOP)封装器件的4个分别可配置通用输入和输出接口(GPIO)
- 典型功率耗散值：1MSPS下为14.5 mW (+VA = 5 V, +VBD = 3 V)
- 断电电流(1μA)
- 输入带宽（3db时为47MHz）
- 30引脚TSSOP封装
产品概述
ADS7955-Q1是一款10位多通道模数转换器。 此器件包括一个基于逐次逼近寄存器(SAR) A/D转换器的电容器，此转换器具有固有的采样和保持。此器件接受宽范围的模拟电源电压（2.7V至5.25V）。 极低的功耗使得此器件适合于电池供电和独立电源供电的应用。1.7V至5.25V的宽电源电压范围使得无粘接接口与大多数广泛使用的CMOS数字主机间的连接更加便捷。为了便于与微控制器和数字信号处理器(DSP)的连接，此出口受CS和SCLK控制。此输入信号在CS的下降边沿上进行采样。 它使用SCLK进行转换，串行数据输出，和读取串行数据。 此器件可实现对预先选择的通道进行自动排序或者为下一个转换周期手工选择一个通道。共有2个软件可选输入范围（0V - 2.5V 和 0V - 5V），4个独立配置的GPIO，和每个通道上的2个可编程警报阀值。 这些特性使得此器件适合于大多数数据采集应用。此器件提供一个引人注意的断电特性。 当此器件运行在较低转换速度时，此特性非常有助于节能。

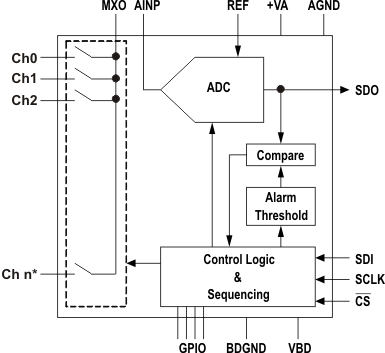

ADS7955QDBTRQ1 电路图
ADS7955QDBTRQ1 电路图
