ADS7949SRTET

Texas Instruments 数据采集 - 模数转换器
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.3973-$2.98

更新日期：2024-04-01 00:04:00

ADS7949SRTET

Texas Instruments 数据采集 - 模数转换器

产品简介：8 位、2MSPS、双通道、伪差动 uPower 串行 SAR ADC

查看详情
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.3973-$2.98

ADS7949SRTET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS7949SRTET 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：8
  • 采样率（每秒）：2M
  • 数据接口：串行，SPI?
  • 转换器数目：1
  • 功率耗散（最大）：-
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 供应商设备封装：16-WQFN 裸露焊盘（3x3）
  • 包装：Digi-Reel®
  • 输入数目和类型：2 个伪差分，单极
  • 其它名称：296-32022-6

产品特性

  • 采样率：2MSPS
  • 引脚兼容系列：12/10/8 位
  • 高分辨率、高吞吐量： ADS7947：12 位、2.1MSPSADS7948：10 位、2.57MSPSADS7949：8 位、3MSPS
  • ADS7947：12 位、2.1MSPS
  • ADS7948：10 位、2.57MSPS
  • ADS7949：8 位、3MSPS
  • 出色的性能：无丢码INL：1LSB（最大值）SNR：72dB（最小值）
  • 无丢码
  • INL：1LSB（最大值）
  • SNR：72dB（最小值）
  • 低功耗：以 2MSPS 运行时为 7.5mW低速时自动断电：500kSPS 时为 3.8mW100kSPS 时为 0.8mW20kSPS 时为 0.16mW
  • 以 2MSPS 运行时为 7.5mW
  • 低速时自动断电：500kSPS 时为 3.8mW100kSPS 时为 0.8mW20kSPS 时为 0.16mW
  • 500kSPS 时为 3.8mW
  • 100kSPS 时为 0.8mW
  • 20kSPS 时为 0.16mW
  • 宽电源电压范围：模拟：2.7V 至 5.5V数字：1.65V 至 AVDD
  • 模拟：2.7V 至 5.5V
  • 数字：1.65V 至 AVDD
  • SPI 兼容串行接口
  • 工作温度范围：-40°C 至 +125°C
  • 微型封装尺寸：3mm × 3mm WQFN

产品概述

ADS7947、ADS7948 和 ADS7949 分别是具有引脚兼容性的 12/10/8 位 2MSPS 模数转换器 (ADC)。这些器件以 2MSPS 采样率和标准 16 时钟数据帧运行。此外，ADS7947（12 位）、ADS7948（10 位）和 ADS7949（8 位）可以分别以 2.1MSPS、2.57MSPS 和 3MSPS 运行，并使用针对时钟周期数量进行了优化的短数据帧，足以在丝毫不影响性能的情况下完成转换。这些器件具有出色的直流精度和动态性能。此系列器件具有引脚兼容性，包含一个双通道输入多路复用器和一个低功耗逐次逼近寄存器 (SAR) ADC。ADS7947、ADS7948 和 ADS7949 支持宽模拟电源电压范围，因此支持最高 5V 的满量程输入范围。利用简单的 SPI 数字接口以及可在电压低至 1.65V 时运行的数字电源，可轻松连接到各种数字控制器。低速运行时，可以启用自动断电功能以大幅降低功耗。ADS7947、ADS7948 和 ADS7949 采用微型 3mm × 3mm WQFN 封装，其额定工作温度范围为 -40°C 至 +125°C，适用于多种将高性能、低功耗和小尺寸视为主要考虑因素的数据采集 应用 。
查看全部

ADS7949SRTET 数据手册

数据手册 说明 数量 操作
ADS7949SRTET

8 Bit Analog to Digital Converter 2 Input 1 SAR 16-WQFN (3x3)

 38页,875K 查看

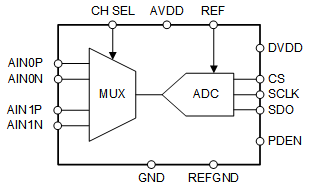

ADS7949SRTET 电路图

ADS7949SRTET 电路图

ADS7949SRTET 电路图
