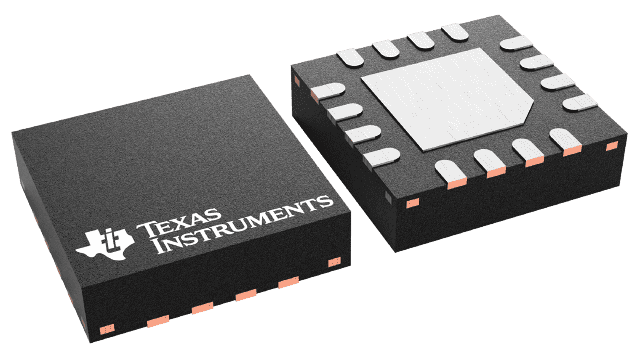

ADS7946SRTER

Texas Instruments 数据采集 - 模数转换器
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.36051-$8.82

更新日期：2024-04-01 00:04:00

ADS7946SRTER

Texas Instruments 数据采集 - 模数转换器

产品简介：14 位、2MSPS、双通道、单极、伪差分、微功耗 SAR ADC

查看详情
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.36051-$8.82

ADS7946SRTER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS7946SRTER 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：14
  • 采样率（每秒）：2M
  • 数据接口：串行，SPI?
  • 转换器数目：1
  • 功率耗散（最大）：-
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 供应商设备封装：16-WQFN 裸露焊盘（3x3）
  • 包装：®
  • 输入数目和类型：2 个单端，单极
  • 其它名称：296-29579-6

产品特性

  • 取样率: 2 MSPS
  • 14-位, 与 8/10/12-位 ADS7947/8/9 系列产品 (ADS7946)引脚兼容
  • 突出的性能:SNR: 84 dB (ADS7945) 无丢码 INL: 1.5 LSB (最大) (ADS7945)
  • SNR: 84 dB (ADS7945)
  • 无丢码
  • INL: 1.5 LSB (最大) (ADS7945)
  • 低功耗： 在 2 MSPS 运行模式下，11.6 mW 低速状态下自动动率降低: 在 500 kSPS模式下 7.2 mW在 100 kSPS模式下 1.4 mW 在 20 kSPS 模式下 0.3 mW
  • 在 2 MSPS 运行模式下，11.6 mW
  • 低速状态下自动动率降低: 在 500 kSPS模式下 7.2 mW在 100 kSPS模式下 1.4 mW 在 20 kSPS 模式下 0.3 mW
  • 宽电源范围：模拟: 2.7 V 至 5.25 V 数字: 1.65 V 至 AVDD
  • 模拟: 2.7 V 至 5.25 V
  • 数字: 1.65 V 至 AVDD
  • 简单串口 (SPI)
  • 完全指定温度范围从 –40°C 到 +125°C
  • 微笑器件封装: 3 mm × 3 mm QFN

产品概述

ADS7945/6 是 14-为, 2 MSPS 模数转换器 (ADCs), 它们分别具有差分和单端输入。 此设备 运行在 2 MSPS 具有一个标准16时钟数据帧的采样速率。 此设备特有突出的dc精度和出色的动态性能；ADS7946与 8/10/12-位ADS7947/8/9 设备引脚兼容。 此设备包含一个2通道输入复用器和一个低功率逐次逼近寄存器（SAR），此寄存器具有一个固有的取样保持输入级。ADS7945/6 支持较宽的模拟供电范围，允许的全尺寸输入范围已拓展到 ±5 V 差分或者 5 V 单端范围。 一个简单的 SPI, 具有数字供电，能在低至1.65V的电压下运行，能很容易的与多种数字控制器建立端口连接。 当运行在较低速度时，自动掉电可被启用以大幅减少功率消耗。封装方式为微小 3 mm × 3 mm QFN, ADS7945/6 完全额定工作温度范围从 –40°C 至 +125°C 并适合多种数据采集应用，在这里，高性能，低功耗和小封装尺寸是关键。
查看全部

ADS7946SRTER 电路图

ADS7946SRTER 电路图

ADS7946SRTER 电路图
