更新日期：2024-04-01 00:04:00
产品简介：双通道、2MSPS、12 位、2+2 或 3+3 通道、同步采样 SAR ADC
查看详情ADS7863ARGET 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
ADS7863ARGET 中文资料属性参数
- 现有数量：998现货10,000Factory
- 价格：1 : ￥104.94000剪切带（CT）250 : ￥77.47052卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 位数：12
- 采样率（每秒）：2M
- 输入数：4，6
- 输入类型：差分，个伪差分
- 数据接口：SPI
- 配置：MUX-S/H-ADC
- 比率 - S/H:ADC：1：1
- A/D 转换器数：2
- 架构：SAR
- 参考类型：外部，内部
- 电压 - 供电，模拟：2.7V ~ 5.5V
- 电压 - 供电，数字：2.7V ~ 5.5V
- 特性：同步采样
- 工作温度：-40°C ~ 125°C
- 封装/外壳：24-VFQFN 裸露焊盘
- 供应商器件封装：24-VQFN（4x4）
- 安装类型：表面贴装型
产品特性
- 四个完全或六个伪差分输入
- 信噪比 (SNR)：71dB
- 总谐波失真 (THD)：-81dB
- 可编程和经缓冲内部 2.5V 基准
- 灵活的节电特性
- 可变电源范围：2.7V 至 5.5V
- 低功耗运行：5V 时为 45mW
- 工作温度范围： -40°C 至 +125°C
- 与 ADS7861 和 ADS8361（窄间距小外形尺寸 (SSOP) 封装）引脚兼容
- 电机控制
- 多轴定位系统
- 三相电源控制
产品概述
ADS7863A 是一款双路，12 位，2MSPS，模数转换器 (ADC)，此模数转换器具有被分成两组的四个全差分或六个伪差分输入通道，以实现高速、同时信号采集。 到采样保持
(S/H) 放大器的输入为全差分，并且对 ADC 输入保持为差分信号。 这个架构在 100kHz 时提供值为 72dB 的出色共模抑制，这在嘈杂环境中是一个关键的性能特性。此器件与 ADS7861
引脚兼容，但是提供诸如可编程基准输出，灵活电源电压（AVDD 和 BVDD 为 2.7V 至
5.5V），每个 ADC 上具有三通道的伪差分输入复用器和几个节电特性。
此器件采用紧缩小型封装(SSOP)-24 和4mm × 4mm 四方扁平无引线(QFN)-24 封装。 此器件在 -40℃ 至 +125℃
的扩展工作温度范围内额定运行。

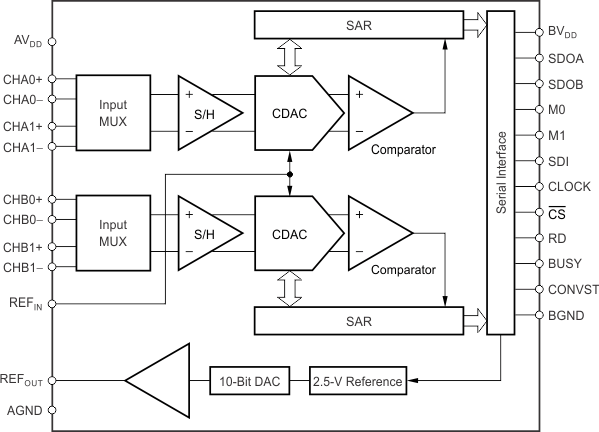

ADS7863ARGET 电路图
ADS7863ARGET 电路图
