ADS7142IRUGR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS7142IRUGR

Texas Instruments 模数转换器（ADC）

产品简介：具有 1.8V 运行电压并采用 1.5mm x 2mm QFN 封装的 12 位 140kSPS 2 通道毫微功耗 SAR ADC

查看详情

ADS7142IRUGR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS7142IRUGR 中文资料属性参数

  • 现有数量：7,123现货9,000Factory
  • 价格：1 : ￥19.32000剪切带（CT）3,000 : ￥9.83800卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 位数：12
  • 采样率（每秒）：140k
  • 输入数：2
  • 输入类型：个伪差分，单端
  • 数据接口：I2C
  • 配置：MUX-ADC
  • 比率 - S/H:ADC：0：1
  • A/D 转换器数：1
  • 架构：SAR
  • 参考类型：Supply
  • 电压 - 供电，模拟：1.65V ~ 3.6V
  • 电压 - 供电，数字：1.65V ~ 3.6V
  • 特性：-
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：10-XFQFN
  • 供应商器件封装：10-X2QFN（2x1.5）
  • 安装类型：表面贴装型

产品特性

  • 适用于成本敏感型设计的独立纳瓦级功率传感器监控器
  • 小封装尺寸：1.5mm × 2mm
  • 高效的主机休眠和唤醒自主监控功耗为 900nW用于事件触发主机唤醒的窗口比较器主机休眠期间数据缓冲
  • 自主监控功耗为 900nW
  • 用于事件触发主机唤醒的窗口比较器
  • 主机休眠期间数据缓冲
  • 独立的传感器配置和校准 双通道、伪差动或接地检测输入配置用于校准的可编程阈值内部校准改善了偏移和漂移
  • 双通道、伪差动或接地检测输入配置
  • 用于校准的可编程阈值
  • 内部校准改善了偏移和漂移
  • 错误触发防护 每个通道的可编程阈值用于实现抗噪性能的可编程磁滞用于瞬态抑制的事件计数器
  • 每个通道的可编程阈值
  • 用于实现抗噪性能的可编程磁滞
  • 用于瞬态抑制的事件计数器
  • 深入的数据分析 用于故障诊断的数据缓冲用于实现 16 位精度的高精度模式用于快速数据捕获的一次性模式
  • 用于故障诊断的数据缓冲
  • 用于实现 16 位精度的高精度模式
  • 用于快速数据捕获的一次性模式
  • I2C™ 接口 兼容 1.65V 至 3.6V 的电压范围8 个可配置地址 高达 3.4MHz（高速）
  • 兼容 1.65V 至 3.6V 的电压范围
  • 8 个可配置地址
  • 高达 3.4MHz（高速）
  • 宽工作频率范围： 模拟电源：1.65V 到 3.6V 温度范围：-40°C 至 125°C
  • 模拟电源：1.65V 到 3.6V
  • 温度范围：-40°C 至 125°C

产品概述

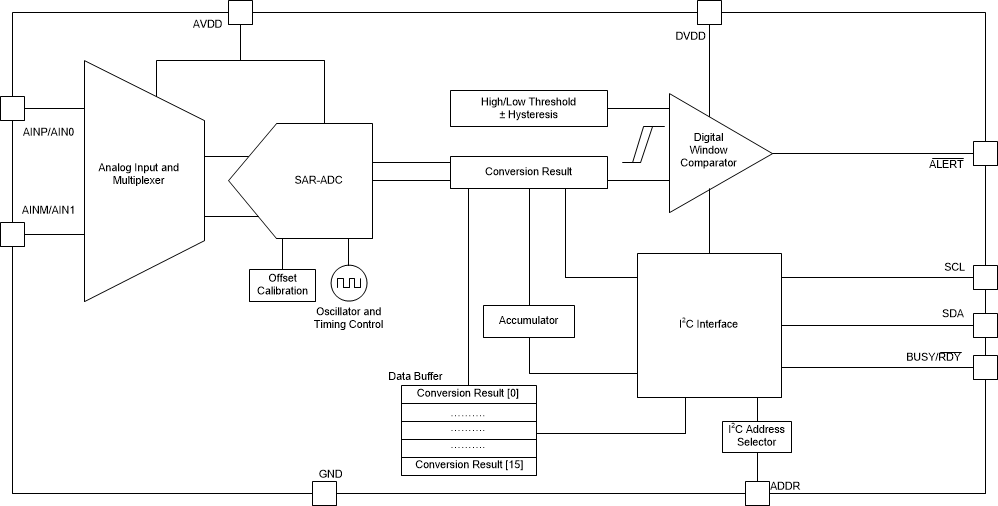

ADS7142 可在优化系统功耗、可靠性和性能的过程中自主监测信号。它可使用带有可编程高低阈值、磁滞和事件计数器的数字窗口比较器根据通道实施由事件引发的中断。该器件在逐次逼近型寄存器模数转换器 (SAR ADC) 前方包含一个双通道模拟多路复用器，后跟一个用于转换和捕获传感器数据的内部数据缓冲器。ADS7142 采用 10 引脚 QFN 封装，功耗仅为 900 nW。该器件体积小巧，功耗低，非常适合空间受限型和/或电池供电类 应用。
查看全部

ADS7142IRUGR 电路图

ADS7142IRUGR 电路图

ADS7142IRUGR 电路图
