ADS7056IRUGR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS7056IRUGR

Texas Instruments 模数转换器（ADC）

产品简介：具有 SPI 的 14 位 2.5MSPS 超低功耗、超小型 SAR ADC

查看详情

ADS7056IRUGR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS7056IRUGR 中文资料属性参数

  • 现有数量：2,994现货
  • 价格：1 : ￥51.99000剪切带（CT）3,000 : ￥32.79335卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 位数：14
  • 采样率（每秒）：2.5M
  • 输入数：1
  • 输入类型：单端
  • 数据接口：SPI
  • 配置：ADC
  • 比率 - S/H:ADC：0：1
  • A/D 转换器数：1
  • 架构：SAR
  • 参考类型：外部
  • 电压 - 供电，模拟：2.35V ~ 3.6V
  • 电压 - 供电，数字：1.65V ~ 3.6V
  • 特性：-
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：8-XFQFN
  • 供应商器件封装：8-X2QFN（1.5x1.5）
  • 安装类型：表面贴装型

产品特性

  • 2.5MSPS 吞吐量
  • 超小尺寸 SAR ADC：2.25mm2 尺寸的 X2QFN-8 封装
  • 2.25mm2 尺寸的 X2QFN-8 封装
  • 宽工作电压范围：AVDD：2.35V 至 3.6VDVDD：1.65V 至 3.6V（与 AVDD 无关）温度范围：-40°C 至 +125°C
  • AVDD：2.35V 至 3.6V
  • DVDD：1.65V 至 3.6V（与 AVDD 无关）
  • 温度范围：-40°C 至 +125°C
  • 单极输入范围：0V 至 AVDD
  • 出色的性能： 14 位 NMC DNL，±2 LSB INL 74.5dB SINAD (2kHz)73.7dB SINAD (1MHz)
  • 14 位 NMC DNL，±2 LSB INL
  • 74.5dB SINAD (2kHz)
  • 73.7dB SINAD (1MHz)
  • 超低功耗：2.5MSPS 下为 3.5mW (3.3V AVDD)100kSPS 下为 158µW (3.3V AVDD)
  • 2.5MSPS 下为 3.5mW (3.3V AVDD)
  • 100kSPS 下为 158µW (3.3V AVDD)
  • 集成偏移校准
  • 与 SPI 兼容的串行接口：60MHz
  • 符合 JESD8-7A 标准的数字 I/O

产品概述

ADS7056 是一款 14 位 2.5MSPS 模数转换器 (ADC)。该器件包含一个基于电容器的逐次逼近型寄存器 (SAR) ADC，该 ADC 支持宽模拟输入电压范围（对于 AVDD 为 0V，对于 AVDD 范围为 2.35V 至 3.6V）。 串行外设接口 (SPI) 兼容串口由 CS 和 SCLK 信号控制。输入信号在 CS 下降沿进行采样，SCLK 用于转换和串行数据输出。该器件支持宽数字电源范围（1.65V 至 3.6V），可直接连接到各种主机控制器。ADS7056 的标称 DVDD 范围（1.65V 至 1.95V）符合 JESD8-7A 标准。 ADS7056 采用 8 引脚微型 X2QFN 封装，可以在扩展的工业温度范围（–40°C 至 +125°C）内正常工作。该器件尺寸微小且功耗极低，非常适合空间受限类电池供电的 应用。
查看全部

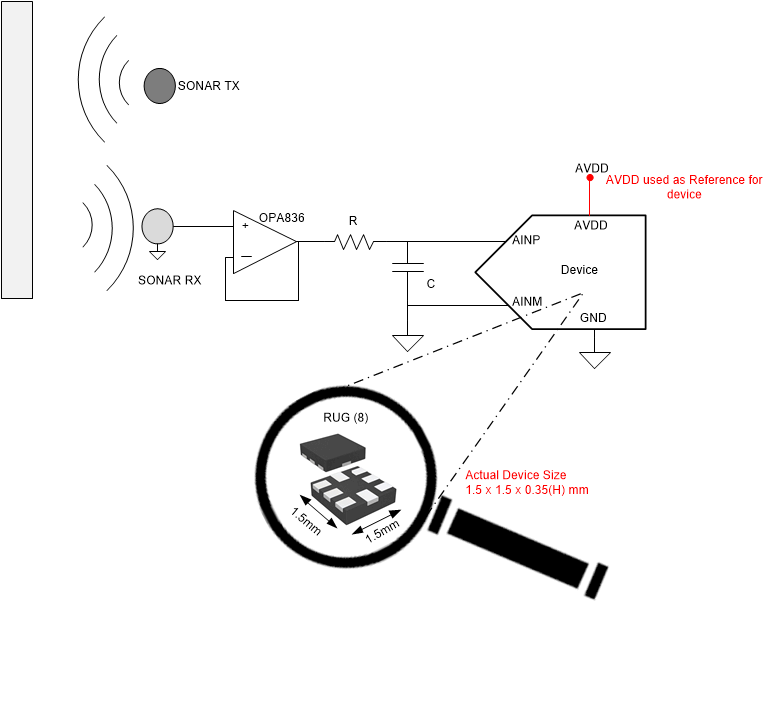

ADS7056IRUGR 电路图

ADS7056IRUGR 电路图

ADS7056IRUGR 电路图
