产品简介：超低功耗、超小型 12 位 2MSPS SAR ADC
查看详情ADS7049QDCURQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VSSOP-8
2022+ -
12000
-
上海市
-
-
-
原装可开发票
ADS7049QDCURQ1 中文资料属性参数
- 现有数量：14,990现货9,000Factory
- 价格：1 : ￥36.09000剪切带（CT）3,000 : ￥20.42727卷带（TR）
- 系列：Automotive, AEC-Q101
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 位数：12
- 采样率（每秒）：2M
- 输入数：1
- 输入类型：差分
- 数据接口：SPI
- 配置：S/H-ADC
- 比率 - S/H:ADC：1：1
- A/D 转换器数：1
- 架构：SAR
- 参考类型：Supply
- 电压 - 供电，模拟：2.35V ~ 3.6V
- 电压 - 供电，数字：1.65V ~ 3.6V
- 特性：-
- 工作温度：-40°C ~ 125°C
- 封装/外壳：8-VFSOP（0.091"，2.30mm 宽）
- 供应商器件封装：8-VSSOP
- 安装类型：表面贴装型
产品特性
- 适用于汽车电子 应用
- 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 ±2000V 器件带电器件模型 (CDM) 静电放电 (ESD) 分类等级 ±1000V
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 ±2000V
- 器件带电器件模型 (CDM) 静电放电 (ESD) 分类等级 ±1000V
- 超低功耗：2MSPS、AVDD 为 3V 时的功耗为 1.38mW（最大值） 1kSPS、AVDD 为 3V 时的功耗低于 1µW
- 2MSPS、AVDD 为 3V 时的功耗为 1.38mW（最大值）
- 1kSPS、AVDD 为 3V 时的功耗低于 1µW
- 微型封装：8 引脚超薄小外形尺寸 (VSSOP) 封装：2.30mm × 2.00mm
- 8 引脚超薄小外形尺寸 (VSSOP) 封装：2.30mm × 2.00mm
- 吞吐量为 2MSPS 且零延迟
- 宽工作电压范围：AVDD：2.35V 至 3.6V DVDD：1.65V 至 3.6V（与 AVDD 无关） 温度范围：-40°C 至 +125°C
- AVDD：2.35V 至 3.6V
- DVDD：1.65V 至 3.6V（与 AVDD 无关）
- 温度范围：-40°C 至 +125°C
- 出色的性能： 12 位分辨率且无丟码 (NMC) ±0.5 LSB DNL；±0.5 LSB INL 70dB 的信噪比 (SNR)（3V AVDD 时） –80dB 的总谐波失真 (THD)（3V AVDD 时）
- 12 位分辨率且无丟码 (NMC)
- ±0.5 LSB DNL；±0.5 LSB INL
- 70dB 的信噪比 (SNR)（3V AVDD 时）
- –80dB 的总谐波失真 (THD)（3V AVDD 时）
- 单极输入范围：0V 至 AVDD
- 集成偏移校准
- 兼容 SPI 的串行接口：32MHz
- 符合 JESD8-7A 标准的数字 I/O
- 车用信息娱乐
- 车用传感器
- 液位传感器
- 超声波流量计
- 电机控制
- 便携式医疗设备
产品概述
ADS7049-Q1 器件是一款符合汽车类 Q100 标准的 12 位、2MSPS 模数转换器 (ADC)。此器件支持宽范围的模拟输入电压（2.35V 至 3.6V），并且包括一个基于电容器且内置采样保持电路的 SAR ADC。串行外设接口 (SPI) 兼容串口由 CS 和 SCLK 信号控制。输入信号在 CS 下降沿进行采样，SCLK 用于转换和串行数据输出。此器件支持宽范围的数字电源（1.65V 至 3.6V），可直接连接到各类主机控制器。ADS7049-Q1 符合 JESD8-7A 标准的标称 DVDD 范围（1.65V 至 1.95V）。 ADS7049-Q1 采用 8 引脚微型 VSSOP 封装，额定工作温度范围为 –40°C 至 +125°C。ADS7049-Q1 采样速率较快，采用微型封装并具有低功耗特性，适用于空间受限的汽车类快速扫描 应用。

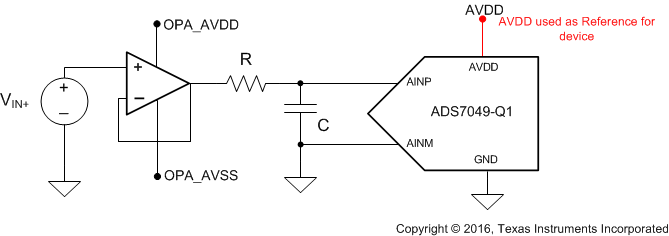

ADS7049QDCURQ1 电路图
ADS7049QDCURQ1 电路图
