ADS7047IRUGR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS7047IRUGR

Texas Instruments 模数转换器（ADC）

产品简介：12 位 3MSPS 差分输入小型低功耗 SAR ADC

查看详情

ADS7047IRUGR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS7047IRUGR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADS7047IRUGR 中文资料属性参数

现有数量：10,522现货6,000Factory
价格：1 : ￥34.74000剪切带（CT）3,000 : ￥19.67601卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：12
采样率（每秒）：3M
输入数：1
输入类型：差分
数据接口：SPI
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：1
架构：SAR
参考类型：Supply
电压 - 供电，模拟：2.35V ~ 3.6V
电压 - 供电，数字：1.65V ~ 3.6V
特性：-
工作温度：-40°C ~ 125°C
封装/外壳：8-XFQFN
供应商器件封装：8-X2QFN（1.5x1.5）
安装类型：表面贴装型

产品特性

3 MSPS 吞吐量
封装尺寸小：X2QFN-8 封装 (1.5mm × 1.5mm)
X2QFN-8 封装 (1.5mm × 1.5mm)
全差动输入范围：±AVDD
宽工作电压范围：AVDD：2.35V 至 3.6VDVDD：1.65V 至 3.6V（与 AVDD 无关）温度范围：-40°C 至 +125°C
AVDD：2.35V 至 3.6V
DVDD：1.65V 至 3.6V（与 AVDD 无关）
温度范围：-40°C 至 +125°C
性能优异： 12 位 NMC DNL，±0.2-LSB INL 72.8dB SINAD（2kHz 时）71.7dB SINAD（1MHz 时）
12 位 NMC DNL，±0.2-LSB INL
72.8dB SINAD（2kHz 时）
71.7dB SINAD（1MHz 时）
低功耗：4mW（3 MSPS，3.3V AVDD 时）130µW（100kSPS，3.3V AVDD 时）74µW（100kSPS，2.5V AVDD 时）
4mW（3 MSPS，3.3V AVDD 时）
130µW（100kSPS，3.3V AVDD 时）
74µW（100kSPS，2.5V AVDD 时）
集成失调电压校准
与 SPI 兼容的串行接口：60MHz
符合 JESD8-7A 标准的数字 I/O

产品概述

ADS7047 器件属于引脚对引脚兼容的高速低功耗、单通道逐次逼近型寄存器 (SAR) 类型的模数转换器 (ADC) 系列。该器件系列包含多个分辨率、吞吐量和模拟输入型号（有关器件列表，请参阅表格1）。ADS7047 是一款 12 位 3 MSPS SAR ADC，支持±AVDD 范围内的全差分输入，AVDD 的范围为2.35V 至 3.6V。内部失调电压校准功能在整个 AVDD 和工作温度范围内可保持优异的失调电压规格。该器件支持由 CS 和 SCLK 信号控制的兼容 SPI 的串行接口。输入信号通过 CS 下降沿进行采样，而 SCLK 用于转换和串行数据输出。该器件支持宽数字电源范围（1.65V 至 3.6V），可直接连接到各种主机控制器。ADS7047 的标称 DVDD 范围（1.65V 至 1.95V）符合 JESD8-7A 标准。ADS7047 采用 8 引脚小型 X2QFN 封装，可以在广泛的工业温度范围（–40°C 至 +125°C）内正常工作。该器件体积小巧，功耗极低，非常适合需要高速高分辨率数据采集的空间受限型电池供电应用。

查看全部

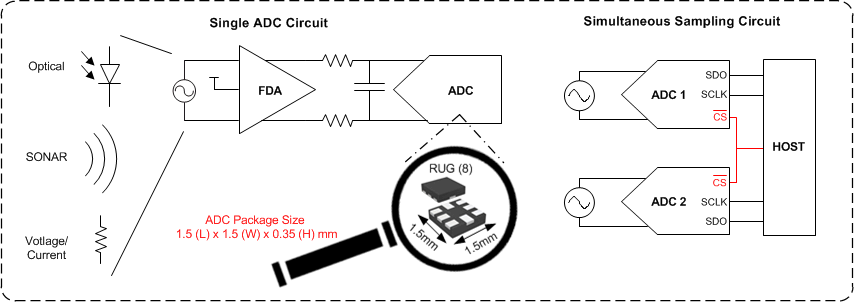

ADS7047IRUGR 电路图
