ADS7046IRUGR

Texas Instruments 模数转换器（ADC）

更新日期：2025-03-11 14:03:27

ADS7046IRUGR

Texas Instruments 模数转换器（ADC）

产品简介：12 位 3MSPS 单端输入小型低功耗 SAR ADC

查看详情

ADS7046IRUGR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS7046IRUGR 中文资料属性参数

  • 现有数量：1,992现货
  • 价格：1 : ￥31.32000剪切带（CT）3,000 : ￥17.70841卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 位数：12
  • 采样率（每秒）：3M
  • 输入数：1
  • 输入类型：单端
  • 数据接口：SPI
  • 配置：S/H-ADC
  • 比率 - S/H:ADC：1：1
  • A/D 转换器数：1
  • 架构：SAR
  • 参考类型：Supply
  • 电压 - 供电，模拟：2.35V ~ 3.6V
  • 电压 - 供电，数字：1.65V ~ 3.6V
  • 特性：-
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：8-XFQFN
  • 供应商器件封装：8-X2QFN（1.5x1.5）
  • 安装类型：表面贴装型

产品特性

  • 3 MSPS 吞吐量
  • 封装尺寸小：X2QFN-8 封装 (1.5mm × 1.5mm)
  • X2QFN-8 封装 (1.5mm × 1.5mm)
  • 单极输入范围：0V 至 AVDD
  • 宽工作电压范围：AVDD：2.35V 至 3.6VDVDD：1.65V 至 3.6V（与 AVDD 无关）温度范围：-40°C 至 +125°C
  • AVDD：2.35V 至 3.6V
  • DVDD：1.65V 至 3.6V（与 AVDD 无关）
  • 温度范围：-40°C 至 +125°C
  • 性能优异： 12 位 NMC DNL，±0.3-LSB INL 71.2dB SINAD（2kHz 时）69.5dB SINAD（1MHz 时）
  • 12 位 NMC DNL，±0.3-LSB INL
  • 71.2dB SINAD（2kHz 时）
  • 69.5dB SINAD（1MHz 时）
  • 低功耗：3.8mW（3 MSPS，3.3V AVDD 时）115µW（100kSPS，3.3V AVDD 时）67µW（100kSPS，2.5V AVDD 时）
  • 3.8mW（3 MSPS，3.3V AVDD 时）
  • 115µW（100kSPS，3.3V AVDD 时）
  • 67µW（100kSPS，2.5V AVDD 时）
  • 集成失调电压校准
  • 与 SPI 兼容的串行接口：60MHz
  • 符合 JESD8-7A 标准的数字 I/O

产品概述

ADS7046 器件属于引脚对引脚兼容的高速低功耗、单通道逐次逼近型寄存器 (SAR) 类型的模数转换器 (ADC) 系列。该器件系列包含多个分辨率、吞吐量和模拟输入型号（有关器件列表，请参阅 表格1）。ADS7046 是一款 12 位 3 MSPS SAR ADC，支持0V 到 AVDD 范围内的单端输入，AVDD 的范围为2.35V 至 3.6V。内部失调电压校准功能在整个 AVDD 和工作温度范围内可保持优异的失调电压规格。该器件支持由 CS 和 SCLK 信号控制的兼容 SPI 的串行接口。输入信号通过 CS 下降沿进行采样，而 SCLK 用于转换和串行数据输出。该器件支持宽数字电源范围（1.65V 至 3.6V），可直接连接到各种主机控制器。ADS7046 的标称 DVDD 范围（1.65V 至 1.95V）符合 JESD8-7A 标准。ADS7046 采用 8 引脚小型 X2QFN 封装，可以在广泛的工业温度范围（–40°C 至 +125°C）内正常工作。该器件体积小巧，功耗极低，非常适合需要高速高分辨率数据采集的空间受限型 电池供电 应用。
查看全部

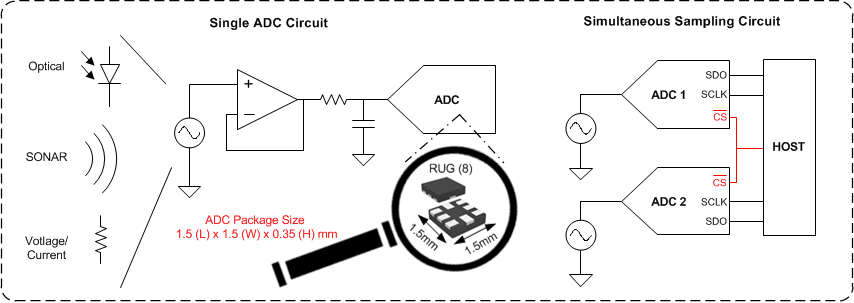

ADS7046IRUGR 电路图

ADS7046IRUGR 电路图

ADS7046IRUGR 电路图
