ADS61JB23IRHAR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS61JB23IRHAR

Texas Instruments 模数转换器（ADC）

产品简介：12 位、80MSPS 模数转换器 (ADC)

查看详情

ADS61JB23IRHAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS61JB23IRHAR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,500 : ￥225.09354卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 位数：12
  • 采样率（每秒）：80M
  • 输入数：1
  • 输入类型：差分
  • 数据接口：JESD204A
  • 配置：S/H-ADC
  • 比率 - S/H:ADC：1：1
  • A/D 转换器数：1
  • 架构：管线
  • 参考类型：外部，内部
  • 电压 - 供电，模拟：1.7V ~ 1.9V，3V ~ 3.6V
  • 电压 - 供电，数字：1.7V ~ 1.9V
  • 特性：-
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：40-VFQFN 裸露焊盘
  • 供应商器件封装：40-VQFN（6x6）
  • 安装类型：表面贴装型

产品特性

  • 输出接口：单信道和双信道接口 1.6Gbps 的最大数据速率 符合 JESD204A 技术规范 可在 2mA 至 32mA 之间对电流进行设定的电流模式逻辑 (CML) 输出
  • 单信道和双信道接口
  • 1.6Gbps 的最大数据速率
  • 符合 JESD204A 技术规范
  • 可在 2mA 至 32mA 之间对电流进行设定的电流模式逻辑 (CML) 输出
  • 功率耗散：单信道模式下，80MSPS 时为 440mW 功率等级随着时钟速率下降
  • 单信道模式下，80MSPS 时为 440mW
  • 功率等级随着时钟速率下降
  • 输入接口：经缓冲的模拟输入
  • 71.7dBFS 信噪比 (SNR)（在 70MHz IF 时）
  • 模拟输入满量程范围 (FSR)：2Vpp
  • 外部和内部（经调整的）基准支持
  • 用于输入缓冲器的 1.8V 电源（模拟和数字），3.3V 电源
  • 可编程数字增益：0dB-6dB
  • 标准偏移二级制或补码输出
  • 封装：6mm x 6mm 四方扁平无引线 (QFN)-40 封装
  • 6mm x 6mm 四方扁平无引线 (QFN)-40 封装

产品概述

ADS61JB23 是一款高性能、低功耗、单通道模数转换器，此转换器具有一个集成的 JESD204A 输出接口。 采用 6mm x 6mm QFN 封装，并具有单信道和双信道输出模式，ADS61JB23 提供了空前的紧凑性。 输出接口与 JESD204A 标准兼容，并具有一个额外的模式（符合 IEEE 标准 802.3-2002 第 3 部分，第 36.2.4.12 条），以实现与 TI TLK 串化解串 (SERDES) 接收器系列产品的无缝对接。 同样引人注目的是其包含一个片载模拟输入缓冲器，从而提供了采样/保持开关间的隔离以及更高、更加持续的输出阻抗。ADS61JB23 可在工业温度范围（-40°C 至 85°C）内工作。
查看全部

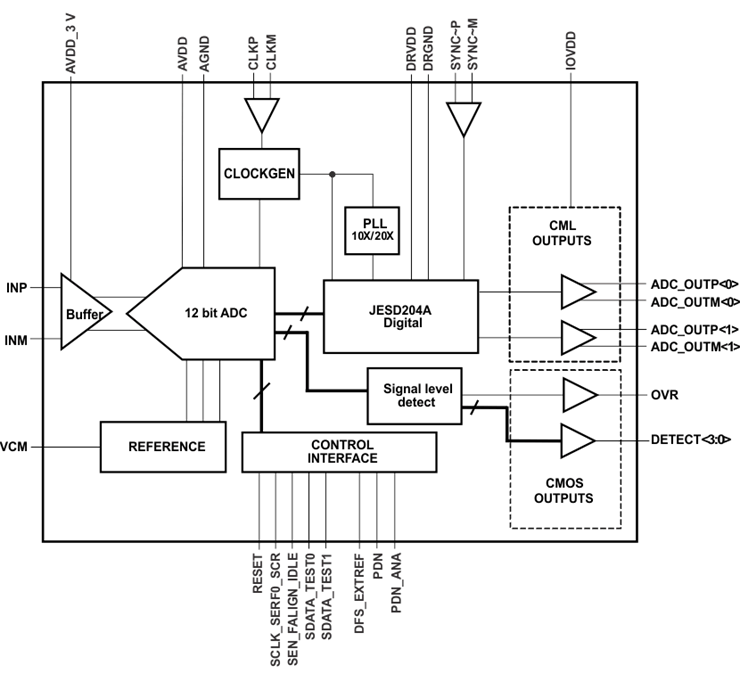

ADS61JB23IRHAR 电路图

ADS61JB23IRHAR 电路图

ADS61JB23IRHAR 电路图
