ADS58J89IRGCR

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01 00:04:00

ADS58J89IRGCR

Texas Instruments ADC/DAC - 特殊用途

产品简介：四路 500MSPS 接收器和反馈 IC

查看详情

ADS58J89IRGCR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS58J89IRGCR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS58J89IRGCR
TI(德州仪器)
VQFN-64(9x9)
2022+
12000
上海市
-
原装可开发票

ADS58J89IRGCR 中文资料属性参数

现有数量：0现货4,000Factory查看交期
价格：2,000 : ￥3,468.86838卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
类型：接收器
通道数：4
分辨率（位）：14 b
采样率（每秒）：500M
数据接口：JESD204B
供电电压源：模拟和数字
电压 - 供电：1.8V，3.3V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：64-VFQFN 裸露焊盘
供应商器件封装：64-VQFN（9x9）

产品特性

4 通道、14 位 500MSPS，具有数字信号处理功能
功率放大器线性化（反馈）模式 14 位 250MSPS 间隔采样可编程分辨率与占空比占空比 3:2（60% 11 位，40% 9 位）占空比 2:3（40% 12 位，60% 9 位）占空比 1:3（25% 14 位，75% 9 位）
14 位 250MSPS 间隔采样
可编程分辨率与占空比占空比 3:2（60% 11 位，40% 9 位）占空比 2:3（40% 12 位，60% 9 位）占空比 1:3（25% 14 位，75% 9 位）
占空比 3:2（60% 11 位，40% 9 位）
占空比 2:3（40% 12 位，60% 9 位）
占空比 1:3（25% 14 位，75% 9 位）
流量接收器模式 14 位 250MSPS：2 倍抽取率滤波器，高通/低通 9 位滤波器信噪比 (SNR) 提升模式（最大带宽为 150MHz） 9 至 14 位时分双工 (TDD) 突发模式（最大带宽为 200MHz）
14 位 250MSPS：2 倍抽取率滤波器，高通/低通
9 位滤波器信噪比 (SNR) 提升模式（最大带宽为 150MHz）
9 至 14 位时分双工 (TDD) 突发模式（最大带宽为 200MHz）
灵活的输入时钟缓冲器，支持 1/2/4 分频
JESD204B 数字接口（速率高达 5.0Gbps）每个通道有 1 或 2 个信道，支持子类 1
每个通道有 1 或 2 个信道，支持子类 1
64 引脚超薄型四方扁平无引线 (VQFN) 封装 (9mm × 9mm)
多载波、多模式、多频带蜂窝接收器 TDD-LTE FDD-LTE CDMA、WCMDA、CMDA2k GSM
TDD-LTE
FDD-LTE
CDMA、WCMDA、CMDA2k
GSM
射频 (RF) 和微波回程点对点回程点对多点回程
点对点回程
点对多点回程
无线中继器
分布式天线系统 (DAS)
无线宽带

产品概述

ADS58J89 是一款高线性度、四通道、14 位 250/500MSPS IF（中频）接收器。四个通道上均有 14 位 500MSPS 模数转换器 (ADC)，用于处理无线基础设施系统的信号。各通道可根据带宽、分辨率和采样时间要求配置为不同模式。信号处理模块包含可选模式：抽取滤波器模式、滤波器 SNR 提升模式、分辨率与时间模式以及时分双工 (TDD) 突发模式。这 4 个通道针对多天线系统进行设计，为采用小型封装的多通道接收器提供了较高的带宽与线性度。在 TDD 系统中，此器件可同时用作流量接收器和功率放大器线性化反馈路径。主要技术规格：

查看全部

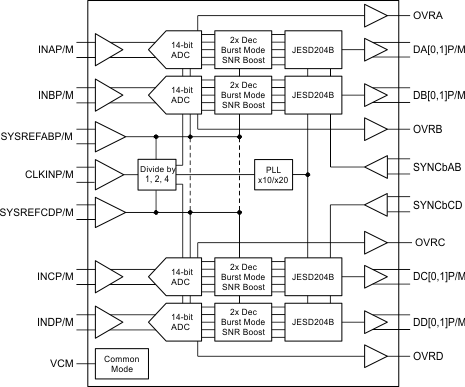

ADS58J89IRGCR 电路图
