ADS58J63IRMPR

Texas Instruments ADC/DAC - 特殊用途

产品简介：四通道 14 位 500Msps 电信接收器 IC

查看详情

ADS58J63IRMPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS58J63IRMPR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1,500 : ￥5,656.19659卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 类型：接收器
  • 通道数：4
  • 分辨率（位）：14 b
  • 采样率（每秒）：500M
  • 数据接口：JESD204B
  • 供电电压源：模拟和数字
  • 电压 - 供电：1.8V ~ 2V，2.85V ~ 3.6V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：72-VFQFN 裸露焊盘
  • 供应商器件封装：72-VQFN（10x10）

产品特性

  • 四通道
  • 14 位分辨率
  • 最大时钟速率：500MSPS
  • 输入带宽 (3dB)：900MHz
  • 片上抖动
  • 具有高阻抗输入的模拟输入缓冲器
  • 输出选项： Rx：2 倍抽取率和 4 倍抽取率（低通滤波器） 200MHz 复带宽或 100MHz 实带宽支持 DPD FB：突发模式，14 位输出
  • Rx：2 倍抽取率和 4 倍抽取率（低通滤波器）
  • 200MHz 复带宽或 100MHz 实带宽支持
  • DPD FB：突发模式，14 位输出
  • 1.9 VPP 差分满量程输入
  • JESD204B 接口： 支持子类 1 每个 ADC 一条信道，速率高达 10Gsps 专用于通道对的 SYNC 引脚
  • 支持子类 1
  • 每个 ADC 一条信道，速率高达 10Gsps
  • 专用于通道对的 SYNC 引脚
  • 支持多芯片同步
  • 72 引脚超薄型四方扁平无引线 (VQFN) 封装 (10mm × 10mm)
  • 主要技术规格： 功耗：每通道 675mW 频谱性能（未抽取） fIN = 190MHz 中频 (IF)（–1dBFS 时）： 信噪比 (SNR)：70.4dBFS 噪声频谱密度 (NSD)：–154.4dBFS/Hz 无杂散动态范围 (SFDR)：86dBc（HD2，HD3）， 95dBFS（非 HD2，HD3） fIN = 370 MHz IF（–3dBFS 时）： SNR：68.5dBFS NSD：–152.5dBFS/Hz SFDR：81dBc（HD2，HD3）， 86dBFS（非 HD2，HD3）
  • 功耗：每通道 675mW
  • 频谱性能（未抽取） fIN = 190MHz 中频 (IF)（–1dBFS 时）： 信噪比 (SNR)：70.4dBFS 噪声频谱密度 (NSD)：–154.4dBFS/Hz 无杂散动态范围 (SFDR)：86dBc（HD2，HD3）， 95dBFS（非 HD2，HD3） fIN = 370 MHz IF（–3dBFS 时）： SNR：68.5dBFS NSD：–152.5dBFS/Hz SFDR：81dBc（HD2，HD3）， 86dBFS（非 HD2，HD3）
  • fIN = 190MHz 中频 (IF)（–1dBFS 时）： 信噪比 (SNR)：70.4dBFS 噪声频谱密度 (NSD)：–154.4dBFS/Hz 无杂散动态范围 (SFDR)：86dBc（HD2，HD3）， 95dBFS（非 HD2，HD3）
  • 信噪比 (SNR)：70.4dBFS
  • 噪声频谱密度 (NSD)：–154.4dBFS/Hz
  • 无杂散动态范围 (SFDR)：86dBc（HD2，HD3）， 95dBFS（非 HD2，HD3）
  • fIN = 370 MHz IF（–3dBFS 时）： SNR：68.5dBFS NSD：–152.5dBFS/Hz SFDR：81dBc（HD2，HD3）， 86dBFS（非 HD2，HD3）
  • SNR：68.5dBFS
  • NSD：–152.5dBFS/Hz
  • SFDR：81dBc（HD2，HD3）， 86dBFS（非 HD2，HD3）
  • 多载波 GSM 蜂窝基础设施基站
  • 多载波多模式蜂窝基础设施基站
  • 电信接收器
  • 电信数字预失真 (DPD) 观测接收器

产品概述

ADS58J63 是一款低功耗、高带宽、14 位、500MSPS、四通道电信接收器。 ADS58J63 支持 JESD204B 串行接口，每个通道上具有 1 条信道，数据传输速率高达 10Gbps。 经缓冲的模拟输入可在较宽频率范围内提供统一输入阻抗，并最大程度地降低采样和保持毛刺脉冲能量。 ADS58J63 以超低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。 数字信号处理模块包含复混频器，后接低通滤波器。低通滤波器具有 2 倍抽取率和 4 倍抽取率两个选项，支持高达 200MHz 的接收器带宽。 此外，ADS58J63 在突发模式下还支持 14 位、500MSPS 输出，因此适用于 DPD 观测接收器。JESD204B 接口减少了接口线路数，从而实现高系统集成度。 内部锁相环 (PLL) 会将传入的模数转换器 (ADC) 采样时钟加倍，以获得串行化各通道的 14 位数据时所使用的位时钟。
查看全部

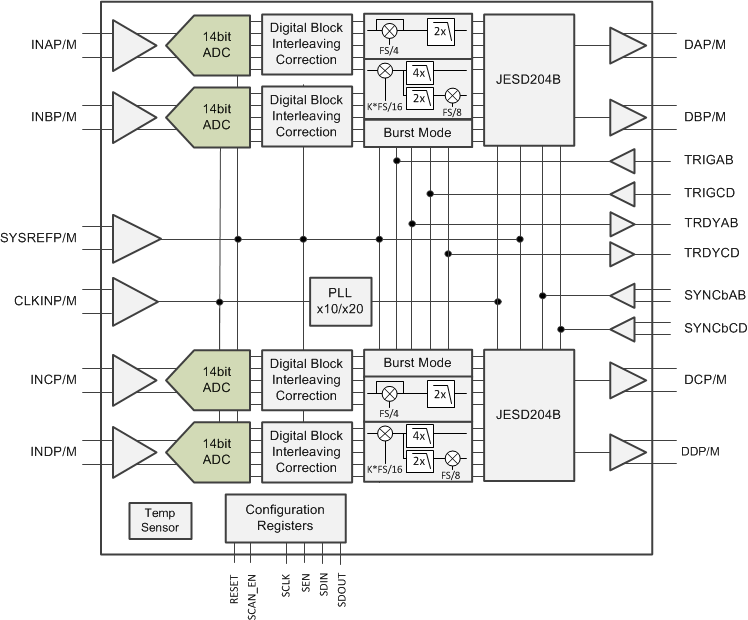

ADS58J63IRMPR 电路图

ADS58J63IRMPR 电路图

ADS58J63IRMPR 电路图
