ADS58H40IZCR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS58H40IZCR

Texas Instruments 模数转换器（ADC）

产品简介：四通道 14 位 250MSPS 接收器和反馈 IC

查看详情

ADS58H40IZCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS58H40IZCR 中文资料属性参数

  • 现有数量：0现货368Factory查看交期
  • 价格：184 : ￥2,216.93745托盘
  • 系列：-
  • 包装：托盘
  • 产品状态：在售
  • 位数：14
  • 采样率（每秒）：250M
  • 输入数：4
  • 输入类型：差分
  • 数据接口：LVDS - 并联
  • 配置：S/H-ADC
  • 比率 - S/H:ADC：1：1
  • A/D 转换器数：2
  • 架构：管线
  • 参考类型：内部
  • 电压 - 供电，模拟：1.8V ~ 2V，3.15V ~ 3.45V
  • 电压 - 供电，数字：1.7V ~ 2V
  • 特性：同步采样
  • 工作温度：-40°C ~ 85°C

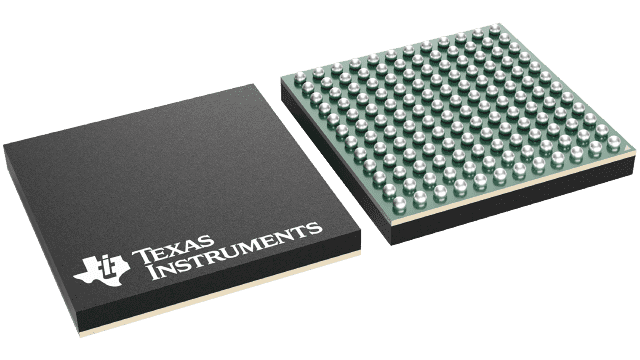

  • 封装/外壳：144-LFBGA
  • 供应商器件封装：144-NFBGA（10x10）
  • 安装类型：表面贴装型

产品特性

  • 四通道
  • 三个不同的运行模式：11 位：250MSPS 11 位 SNRBoost3G+：250MSPS 14 位：250MSPS（突发模式）
  • 11 位：250MSPS
  • 11 位 SNRBoost3G+：250MSPS
  • 14 位：250MSPS（突发模式）
  • 最大采样数据速率：250MSPS
  • 功率耗散： 11 位模式：每通道 365mW
  • 11 位模式：每通道 365mW
  • SNRBoost3G+ 带宽：2x 45MHz 或者 90MHz
  • 170MHz IF 上的频谱性能（典型值）：信噪比 (SNR)：在 SNRBoost3G+ 的 90MHz 波段下为 70.5dBFS 无杂散动态范围 (SFDR)：85dBc
  • 信噪比 (SNR)：在 SNRBoost3G+ 的 90MHz 波段下为 70.5dBFS
  • 无杂散动态范围 (SFDR)：85dBc
  • DDR 低压差分信令 (LVDS) 数字输出接口
  • 144 热层球状引脚栅格阵列封装 (BGA) (10mm x 10mm)
  • 多载波 GSM 蜂窝基础设施基站
  • 多载波多模式蜂窝基础设施基站
  • 针对无线基础设施有源天线阵列
  • 通信测试设备

产品概述

ADS58H40 是一款高线性，四通道，14 位，250MSPS 模数转换器 (ADC)。 四个 ADC 通道被分成两块，每块有两个 ADC。 每个块可被独立配置成为三个不同的运行模式。 一个运行模式包括 SNRBoost3G+ 信号处理技术的实现来在只使用 11 位分辨率的情况下在高达 90MHz 带宽内提供高信噪比 (SNR)。 针对低功耗和高无杂散动态范围 (SFDR) 而设计，此 ADC 具有低噪声性能以及在宽输入频率范围内出色的 SFDR。
查看全部

ADS58H40IZCR 数据手册

数据手册 说明 数量 操作
ADS58H40IZCR

14 Bit Analog to Digital Converter 4 Input 2 Pipelined 144-NFBGA (10x10)

 59页,2.24M 查看

ADS58H40IZCR 电路图

ADS58H40IZCR 电路图

ADS58H40IZCR 电路图
