更新日期：2024-04-01 00:04:00
产品简介：2 通道 500MSPS BTS 反馈和接收器 IC
查看详情ADS54T04IZAYR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
NFBGA-196(12x12)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
ADS54T04IZAYR 中文资料属性参数
- 现有数量：0现货10,000Factory查看交期
- 价格：1,000 : ￥2,525.08776卷带（TR）
- 系列：-
- 包装：卷带（TR）
- 产品状态：在售
- 位数：12
- 采样率（每秒）：500M
- 输入数：2
- 输入类型：差分
- 数据接口：LVDS - 并联
- 配置：S/H-ADC
- 比率 - S/H:ADC：1：1
- A/D 转换器数：2
- 架构：管线
- 参考类型：内部
- 电压 - 供电，模拟：1.7V ~ 1.9V，3.15V ~ 3.45V
- 电压 - 供电，数字：1.7V ~ 1.9V
- 特性：同步采样
- 工作温度：-40°C ~ 85°C
- 封装/外壳：196-LFBGA
- 供应商器件封装：196-NFBGA（12x12）
- 安装类型：表面贴装型
产品特性
- 双通道
- 12 位分辨率
- 最大时钟速率：500Msps
- 低摆幅满刻度输入：1.0Vpp
- 支持高阻抗输入的模拟输入缓冲器
- 输入带宽 (3dB)：>1.2GHz
- 数据输出接口：DDR 低压差分信令 (LVDS)
- 196 引脚球状引脚栅格阵列 (BGA) 封装 (12x12mm)
- 功率耗散：每通道 800mW
- fin = 230MHz IF 时的性能信噪比 (SNR)：60.6dBFS 无杂散动态范围 (SFDR)：77dBc
- 信噪比 (SNR)：60.6dBFS
- 无杂散动态范围 (SFDR)：77dBc
- fin = 700MHz IF 时的性能SNR：59.4dBFS SFDR：70dBc
- SNR：59.4dBFS
- SFDR：70dBc
- 接收模式：具有低通或高通滤波器的 2 倍抽取
- 反馈模式：针对满带宽数字预失真 (DPD) 反馈的猝发模式输出
- 通信接收器
- 功率放大器线性化
产品概述
ADS54T04 是一款高线性双通道 12 位，500MSPS 模数转换器 (ADC)，此器件简化了针对宽带宽接收器的前端滤波器设计。 模拟输入缓冲器使片载跟踪和保持的内部切换不会干扰信号源并提供一个高阻抗输入。 有两个针对输出数据的输出模式 - 它可被两倍抽取或此数据可在猝发模式中被输出。 猝发模式输出特别设计用于 DPD 反馈应用，在此类应用中，短期时间内高分辨率输出数据可用。 设计用于高 SFDR，此 ADC 在宽输入频率范围内具有低噪声性能以及出色的无杂散动态范围。 此器件采用 196 引脚 BGA 封装并且特定于整个工业温度范围内（-40°C 至 85°C）。

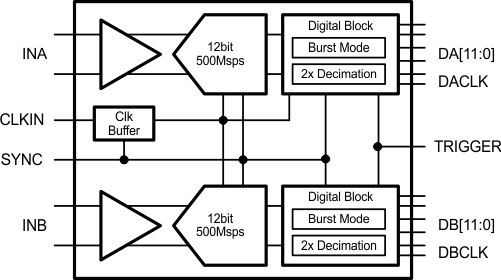

ADS54T04IZAYR 电路图
ADS54T04IZAYR 电路图
