ADS5444IPFPR

Texas Instruments 数据转换 IC
  • 参考价格：￥508.88

更新日期：2024-04-01 00:04:00

ADS5444IPFPR

Texas Instruments 数据转换 IC

产品简介：13 位、250MSPS 模数转换器 (ADC)

查看详情
  • 参考价格：￥508.88

ADS5444IPFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS5444IPFPR 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：ADC（模数转换器）
  • 转换器数量：1
  • ADC 输入端数量：1
  • 结构：Pipelined
  • 转换速率：250000 KSPs
  • 分辨率：13 bit
  • 输入类型：Voltage
  • 接口类型：LVDS, Parallel
  • 信噪比：69.3 dB
  • 电压参考：Internal
  • Supply Voltage - Max：5.25 V
  • Supply Voltage - Min：4.75 V
  • 最大功率耗散：2280 mW
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：HTQFP-80
  • 封装：Reel
  • 最小工作温度：- 40 C
  • 工作电源电压：5 V
  • 工厂包装数量：1000

产品特性

  • 13-Bit Resolution
  • 250 MSPS Sample Rate
  • SNR = 69 dBc at 100-MHz IF and 250 MSPS
  • SFDR = 76 dBc at 100-MHz IF and 250 MSPS
  • SNR = 67.7 dBc at 230-MHz IF and 250 MSPS
  • SFDR = 77 dBc at 230-MHz IF and 250 MSPS
  • 2.2 VPP Differential Input Voltage
  • Fully Buffered Analog Inputs
  • 5 V Analog Supply Voltage
  • LVDS Compatible Outputs
  • Total Power Dissipation: 2 W
  • Offset Binary Output Format
  • TQFP-80 PowerPAD™ Package
  • Pin Compatible with the ADS5440
  • Industrial Temperature Range = -40°C to 85°C
  • APPLICATIONS Test and Measurement Software-Defined Radio Multi-channel Basestation Receivers Basestation Tx Digital Predistortion Communications Instrumentation
  • Test and Measurement
  • Software-Defined Radio
  • Multi-channel Basestation Receivers
  • Basestation Tx Digital Predistortion
  • Communications Instrumentation
  • RELATED PRODUCTS ADS5424 - 14-bit, 105 MSPS ADC ADS5423 - 14-bit, 80 MSPS ADC ADS5440 - 13-bit, 210 MSPS ADC
  • ADS5424 - 14-bit, 105 MSPS ADC
  • ADS5423 - 14-bit, 80 MSPS ADC
  • ADS5440 - 13-bit, 210 MSPS ADC

产品概述

The ADS5444 is a 13-bit 250 MSPS analog-to-digital converter (ADC) that operates from a 5 V supply, while providing LVDS-compatible digital outputs from a 3.3 V supply. The ADS5444 input buffer isolates the internal switching of the onboard track and hold (T&H) from disturbing the signal source. An internal reference generator is also provided to further simplify the system design. The ADS5444 has outstanding low noise and linearity over input frequency.The ADS5444 is available in an 80-pin TQFP PowerPAD™ package. The ADS5444 is built on a state of the art Texas Instruments complementary bipolar process (BiCom3X) and is specified over the full industrial temperature range (-40°C to 85°C).
查看全部

ADS5444IPFPR 数据手册

数据手册 说明 数量 操作
ADS5444IPFPR

13-BIT 250 MSPS ANALOG-TO-DIGITAL CONVERTER

 15 Pages页,370K 查看

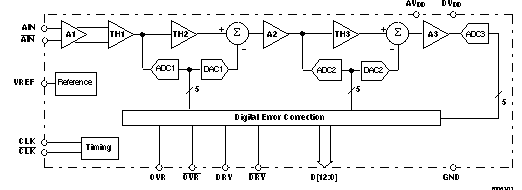

ADS5444IPFPR 电路图

ADS5444IPFPR 电路图

ADS5444IPFPR 电路图
