ADS5296ARGCR

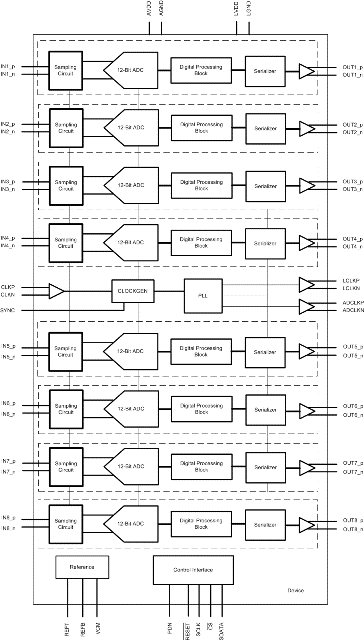

ADS5296A 是一款低功耗，12 位，8 通道，模数转换器 (ADC)，其采样速率高达 80MSPS。 然而，此器件也可被配置成运行为一个 4 通道 ADC，通过交错两个 ADC 通道的数据运行在 2 倍采样速率上。 在交错模式下，此器件接受一个双倍频率输入时钟。 每对中的 ADC 在 2 倍输入时钟的交替上升边沿上转换一个常见模拟输入信号。 此器件能够被配置为一个采样速率高达 200MSPS 的 10 位，4 通道 ADC，或者一个采样速率高达 160MSPS 的 12 位，4 通道 ADC。 交错对内的每个 ADC 的数据在一条最大数据速率高达 1Gbps（100MSPS 上 10 位）的 LVDS 对上以串行格式输出。 当交错被禁用时，ADS5296A 可运行为一个采样速率高达 100MSPS 的 8 通道，10 位器件。系统中常用的几种数字功能也包含在器件中。 这些功能包括一个低频噪声抑制 (LFNS) 模式，数字滤波选项和 LVDS 输出引脚与模拟输入通道的可编程映射。对于低输入频率应用，LFNS 模式可实现低频状态下的噪声抑制并将直流附近 1MHz 波段内的信噪比 (SNR) 提升大约 3dB。 数字滤波选项包括低通、高通和带通数字滤波器，以及直流偏移消除滤波器。低功耗和小型封装内集成的多通道使得此器件成为高通道数量数据采集系统的理想选择。 此器件采用紧凑型 9mm x 9mm QFN-64 封装。 ADS5296A 额定运行温度范围为 -40°C 至 +85°C。
