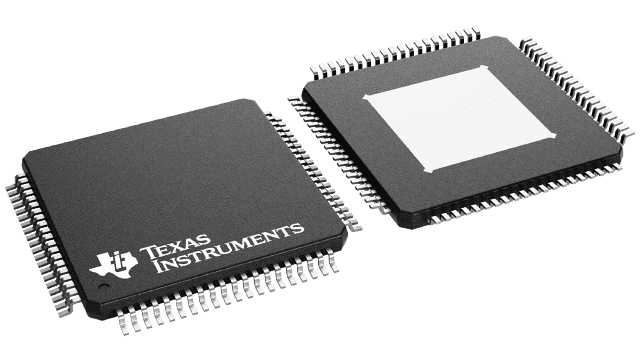

  • 封装:80-TQFP 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:托盘
  • 参考价格:$101.745-$98.685

更新日期:2024-04-01 00:04:00

产品简介:八通道、14 位、80MSPS 模数转换器 (ADC)

查看详情
  • 封装:80-TQFP 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:托盘
  • 参考价格:$101.745-$98.685

ADS5294IPFP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS5294IPFP 中文资料属性参数

  • 标准包装:96
  • 类别:集成电路 (IC)
  • 家庭:数据采集 - 模数转换器
  • 系列:-
  • 位数:14
  • 采样率(每秒):80M
  • 数据接口:LVDS,串行
  • 转换器数目:8
  • 功率耗散(最大):-
  • 电压电源:模拟和数字
  • 工作温度:-40°C ~ 85°C
  • 安装类型:表面贴装
  • 封装/外壳:80-TQFP 裸露焊盘
  • 供应商设备封装:80-HTQFP(12x12)
  • 包装:托盘
  • 输入数目和类型:8 个差分
  • 其它名称:296-32609ADS5294IPFP-ND

产品特性

  • 最大采样速率:80MSPS/14 位
  • 高信噪比5MHz/80MSPS 时 SNR 为 75.5dBFS5MHz/80MSPS 时 SNR 为 78.2dBFS,并且抽取滤波器被启用5MHz/80MSPS 时无杂散动态范围 (SFDR) 为 84dBc
  • 5MHz/80MSPS 时 SNR 为 75.5dBFS
  • 5MHz/80MSPS 时 SNR 为 78.2dBFS,并且抽取滤波器被启用
  • 5MHz/80MSPS 时无杂散动态范围 (SFDR) 为 84dBc
  • 低功耗50MSPS 时为每通道 58mW80MSPS 时为每通道 77mW(每通道 2 条低压差分信令 (LVDS) 电缆)
  • 50MSPS 时为每通道 58mW
  • 80MSPS 时为每通道 77mW(每通道 2 条低压差分信令 (LVDS) 电缆)
  • 数位处理区块可编程有限脉冲响应 (FIR) 抽取滤波器和过采样以最大限度地减少谐波干扰可编程无限脉冲响应 (IIR) 高通滤波器以最大限度地减少直流偏移可编程数字增益:0dB 至 12dB平均 2 通道或 4 通道
  • 可编程有限脉冲响应 (FIR) 抽取滤波器和过采样以最大限度地减少谐波干扰
  • 可编程无限脉冲响应 (IIR) 高通滤波器以最大限度地减少直流偏移
  • 可编程数字增益:0dB 至 12dB
  • 平均 2 通道或 4 通道
  • 灵活的串行 LVDS 输出: 每个通道有一条或两条 LVDS 输出线路电缆(具体取决于 ADC 采样速率)ADC 输入通道与 LVDS 输出引脚间的可编程映射 - 简化了电路板设计多种测试模式以验证现场可编程栅极阵列 (FPGA) /接收器的数据捕捉
  • 每个通道有一条或两条 LVDS 输出线路电缆(具体取决于 ADC 采样速率)
  • ADC 输入通道与 LVDS 输出引脚间的可编程映射 - 简化了电路板设计
  • 多种测试模式以验证现场可编程栅极阵列 (FPGA) /接收器的数据捕捉
  • 内部和外部基准
  • 针对低功耗的 1.8V 运行
  • 低频噪声抑制
  • 在 1 个时钟周期内从 6dB 过载内恢复
  • 封装:12mm x 12mm 80 引脚四方扁平式封装 (QFP)

产品概述

ADS5294 是一款低功耗 80MSPS 8 通道 ADC,此 ADC 使用 CMOS 工艺技术和创新的电路技术。低功耗、高 SNR、低 SFDR 以及一贯的过载恢复能力使得用户可以设计出高性能的系统。 ADS5294 的数字处理块集成了几个常用的数字功能来提升系统性能。此器件包括一个配备内置抽取滤波器的数字滤波器模块(具有低通、高通和带通特性)。此抽取率也是可编程的(2 倍、4 倍或 8 倍)。此抽取率对窄带应用 非常有用在窄带应用中,滤波器可以提高信噪比、消除谐波,同时也可以降低输出数据速率。此器件包括一个平均模式,在此模式中,可将两个通道(甚至四个通道)平均来提高信噪比。串行 LVDS 输出减少了接口线路的数量并实现最高系统集成。每条通道 ADC 的数字数据根据 ADC 采样速率在一条或两条 LVDS 输出线路的电缆上输出。这个两线制接口保持一个低串行数据速率,从而即使在高采样速率时也可使用基于低成本 FPGA 的接收器。ADC 分辨率通过寄存器编程为 12 位或 14 位。一个独特的特性是可以实现输入通道和 LVDS 输出引脚间灵活映射的可编程映射模块。这个模块极大地降低了 LVDS 输出走线的复杂度,并且通过减少印刷电路板 (PCB) 的层数来有可能获得更廉价的系统电路板。此器件集成了一个已调整的且可与其它器件精确匹配的内部基准。内部基准模式实现了最佳性能。外部基准也可驱动此器件。此器件采用 12mm x 12mm 80 引脚 QFP 封装。此器件的额定运行温度范围为 -40°C 至 85°C。ADS5294 与 ADS5292 完全引脚到引脚和寄存器兼容。

ADS5294IPFP 数据手册

数据手册 说明 数量 操作
ADS5294IPFP

14 Bit Analog to Digital Converter 8 Input 8 Pipelined 80-HTQFP (12x12)

81页,2.78M 查看
