ADS42LB49IRGCR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS42LB49IRGCR

Texas Instruments 模数转换器（ADC）

产品简介：双通道、14 位、250MSPS 模数转换器 (ADC)

查看详情

ADS42LB49IRGCR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS42LB49IRGCR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS42LB49IRGCR
TI(德州仪器)
VQFN-64(9x9)
2022+
12000
上海市
-
原装可开发票

ADS42LB49IRGCR 中文资料属性参数

现有数量：0现货查看交期
价格：2,000 : ￥1,442.90730卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
位数：-
采样率（每秒）：-
输入数：-
输入类型：-
数据接口：-
配置：-
比率 - S/H:ADC：-
A/D 转换器数：-
架构：-
参考类型：-
电压 - 供电，模拟：-
电压 - 供电，数字：-
特性：-
工作温度：-
封装/外壳：64-VFQFN 裸露焊盘
供应商器件封装：64-VQFN（9x9）
安装类型：表面贴装型

产品特性

双通道
14 和 16 位分辨率
最大时钟速率：250MSPS
支持高阻抗输入的模拟输入缓冲器
支持1 分频，2 分频和 4 分频的灵活输入时钟缓冲器
2VPP 和 2.5VPP 差分满量程输入（SPI 可编程）
双倍数据速率 (DDR) 或四倍数据速率 (QDR) 低压差分信令 (LVDS) 接口
64 引脚超薄型四方扁平无引线 (VQFN) 封装 (9mm × 9mm)
功耗：820mW/通道
间隙抖动：85 fs
内部抖动
通道隔离：100dB
fIN = 170MHz、2 VPP、–1dBFS 条件下的性能信噪比 (SNR)：73.2dBFS 无杂散动态范围 (SFDR)：87dBc（二次谐波 (HD2) 和三次谐波 (HD3)） 100dBc（非 HD2 和 HD3）
信噪比 (SNR)：73.2dBFS
无杂散动态范围 (SFDR)：87dBc（二次谐波 (HD2) 和三次谐波 (HD3)） 100dBc（非 HD2 和 HD3）
87dBc（二次谐波 (HD2) 和三次谐波 (HD3)）
100dBc（非 HD2 和 HD3）
fIN = 170MHz、 2.5 VPP、–1dBFS 条件下的性能：SNR：74.9dBFS SFDR：85dBc（HD2 和 HD3） 97dBc（非 HD2 和 HD3）
SNR：74.9dBFS
SFDR：85dBc（HD2 和 HD3） 97dBc（非 HD2 和 HD3）
85dBc（HD2 和 HD3）
97dBc（非 HD2 和 HD3）
通信和线缆基础设施
多载波、多模蜂窝接收器
雷达和智能天线阵列
宽带无线
测试和测量仪器
软件定义的和多样性射频
微波和双通道 I/O 接收器
集线器
功率放大器线性化

产品概述

ADS42LB49 和 ADS42LB69 是高线性度、双通道、14 和 16 位 250MSPS 模式转换器 (ADC) 系列，支持 DDR 和 QDR LVDS 输出接口。已缓冲模拟输入在大大减少采样保持毛刺脉冲能量的同时，在宽频率范围内提供统一的输入阻抗。采样时钟分频器可实现更灵活的系统时钟架构设计。ADS42LBx9 以低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。

查看全部

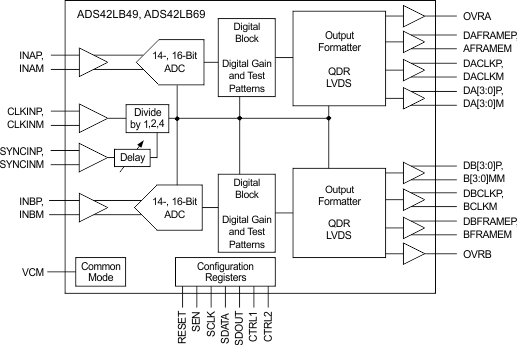

ADS42LB49IRGCR 电路图
