ADS42JB49IRGCT

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS42JB49IRGCT

Texas Instruments 模数转换器（ADC）

产品简介：双通道、14 位、250MSPS 模数转换器 (ADC)

查看详情

ADS42JB49IRGCT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS42JB49IRGCT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADS42JB49IRGCT 中文资料属性参数

现有数量：250现货
价格：1 : ￥1,466.76000剪切带（CT）250 : ￥1,466.75700卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：14
采样率（每秒）：250M
输入数：2
输入类型：差分
数据接口：JESD204B
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：2
架构：管线
参考类型：内部
电压 - 供电，模拟：1.7V ~ 1.9V
电压 - 供电，数字：1.7V ~ 1.9V
特性：同步采样
工作温度：-40°C ~ 85°C
封装/外壳：64-VFQFN 裸露焊盘
供应商器件封装：64-VQFN（9x9）
安装类型：表面贴装型

产品特性

双通道 ADC
14 和 16 位分辨率
最大时钟速率：250MSPS
JESD204B 串口与子类别 0，1，2 兼容高达 3.125Gbps 支持两路和四路信道
与子类别 0，1，2 兼容
高达 3.125Gbps
支持两路和四路信道
具有高阻抗输入的模拟输入缓冲器
灵活的输入时钟缓冲器：1，2 和 4 分频
差分满量程输入：2VPP和 2.5VPP（寄存器可编程）
封装：9mm x 9mm 超薄四方扁平无引线 (VQFN)-64
功率耗散：每通道 850mW
间隙抖动：85 fsrms
内部抖动
通道隔离：100dB
性能：2 VPP，-1 dBFS 时，f输入 = 170MHz信噪比 (SNR)：73.3dBFS 无杂散动态范围 (SFRD)：对于二次谐波 (HD2)，三次谐波 (HD3) 为 93dBc SFDR：对于非 HD2，HD3 为 100dBc 2.5 VPP，-1 dBFS 时，f输入 = 170MHzSNR：74.7dBFS SFDR：对于 HD2，HD3 为 89dBc对于非 HD2，HD3 为 95dBc
2 VPP，-1 dBFS 时，f输入 = 170MHz信噪比 (SNR)：73.3dBFS 无杂散动态范围 (SFRD)：对于二次谐波 (HD2)，三次谐波 (HD3) 为 93dBc SFDR：对于非 HD2，HD3 为 100dBc
信噪比 (SNR)：73.3dBFS
无杂散动态范围 (SFRD)：对于二次谐波 (HD2)，三次谐波 (HD3) 为 93dBc
SFDR：对于非 HD2，HD3 为 100dBc
2.5 VPP，-1 dBFS 时，f输入 = 170MHzSNR：74.7dBFS SFDR：对于 HD2，HD3 为 89dBc对于非 HD2，HD3 为 95dBc
SNR：74.7dBFS
SFDR：对于 HD2，HD3 为 89dBc对于非 HD2，HD3 为 95dBc
通信和线缆基础设施
多载波、多模蜂窝接收器
雷达和智能天线阵列
宽带无线
测试和测量仪器
软件定义的和多样性射频
微波和双通道 I/O 接收器
集线器
功率放大器线性化

产品概述

ADS42JB69 和 ADS42JB49 是高线性、双通道，16 和 14 位，250MSPS，模数转换器 (ADC)。这些器件支持 JESD204B 串口，数据速率高达3.125Gbps。经缓冲的模拟输入在大大降低采样保持毛刺脉冲能量的同时，在宽频率范围内提供统一的输入阻抗，这使得它可以轻松地将模拟输入驱动至极高输入频率。采样时钟分频器可实现更灵活的系统时钟架构设计。此器件采用内部抖动算法以在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。

查看全部

ADS42JB49IRGCT 数据手册

数据手册	说明	数量	操作
ADS42JB49IRGCT	14 Bit Analog to Digital Converter 2 Input 2 Pipelined 64-VQFN (9x9)	76页,5.2M	查看

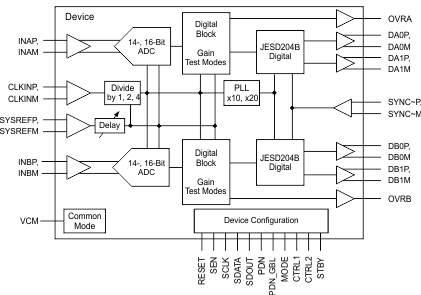

ADS42JB49IRGCT 电路图
