产品简介：双通道、14 位、160MSPS 模数转换器 (ADC)
查看详情ADS42JB46IRGCT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-64(9x9)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
ADS42JB46IRGCT 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：250 : ￥852.07848卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 位数：14
- 采样率（每秒）：160M
- 输入数：2
- 输入类型：差分
- 数据接口：JESD204B
- 配置：S/H-ADC
- 比率 - S/H:ADC：1：1
- A/D 转换器数：2
- 架构：管线
- 参考类型：内部
- 电压 - 供电，模拟：1.7V ~ 1.9V
- 电压 - 供电，数字：1.7V ~ 1.9V
- 特性：同步采样
- 工作温度：-40°C ~ 85°C
- 封装/外壳：64-VFQFN 裸露焊盘
- 供应商器件封装：64-VQFN（9x9）
- 安装类型：表面贴装型
产品特性
- 双通道模数转换器 (ADC)
- 14 位分辨率
- 最大时钟速率：160MSPS
- JESD204B 串口与子类别 0，1，2 兼容 高达 3.125Gbps 支持两信道和四信道
- 与子类别 0，1，2 兼容
- 高达 3.125Gbps
- 支持两信道和四信道
- 具有高阻抗输入的模拟输入缓冲器
- 灵活的输入时钟缓冲器：1，2 和 4 分频
- 差分满量程输入：2VPP和 2.5VPP（寄存器可编程）
- 封装：9mm x 9mm 四方扁平无引线 (QFN)-64 封装
- 功率耗散：每通道 679mW
- 间隙抖动：85 fsrms
- 内部抖动
- 通道隔离：100dB
- 性能：2 VPP，-1 dBFS 时，f输入 = 170MHz信噪比 (SNR)：72.9dBFS 无杂散动态范围 (SFRD)：对于二次谐波 (HD2)，三次谐波 (HD3) 为 90dBc SFDR：对于非 HD2，HD3 为 100dBc 2.5 VPP，-1 dBFS 时，f输入 = 170MHz信噪比 (SNR)：74.2dBFS SFDR：对于 HD2，HD3 为 84dBc对于非 HD2，HD3 为 95dBc
- 2 VPP，-1 dBFS 时，f输入 = 170MHz信噪比 (SNR)：72.9dBFS 无杂散动态范围 (SFRD)：对于二次谐波 (HD2)，三次谐波 (HD3) 为 90dBc SFDR：对于非 HD2，HD3 为 100dBc
- 信噪比 (SNR)：72.9dBFS
- 无杂散动态范围 (SFRD)：对于二次谐波 (HD2)，三次谐波 (HD3) 为 90dBc
- SFDR：对于非 HD2，HD3 为 100dBc
- 2.5 VPP，-1 dBFS 时，f输入 = 170MHz信噪比 (SNR)：74.2dBFS SFDR：对于 HD2，HD3 为 84dBc对于非 HD2，HD3 为 95dBc
- 信噪比 (SNR)：74.2dBFS
- SFDR：对于 HD2，HD3 为 84dBc对于非 HD2，HD3 为 95dBc
- 通信和线缆基础设施
- 多载波、多模蜂窝接收器
- 雷达和智能天线阵列
- 宽带无线
- 测试和测量仪器
- 软件定义的和多样性射频
- 微波和双通道 I/O 接收器
- 集线器
- 功率放大器线性化
产品概述
ADS42JB46 是一款高线性，双通道，14 位，160MSPS，模数转换器 (ADC)。此器件支持数据速率高达 3.125Gbps 的 JESD204B 串口。经缓冲的模拟输入在大大降低采样保持毛刺脉冲能量的同时提供统一的输入阻抗，从而轻松地将模拟输入驱动至极高输入频率。采样时钟分频器可实现更灵活的系统时钟架构设计。此器件采用内部抖动算法来在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。
ADS42JB46IRGCT 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 ADS42JB46IRGCT
|
14 Bit Analog to Digital Converter 2 Input 2 Pipelined 64-VQFN (9x9) |
63页,3.62M | 查看 |

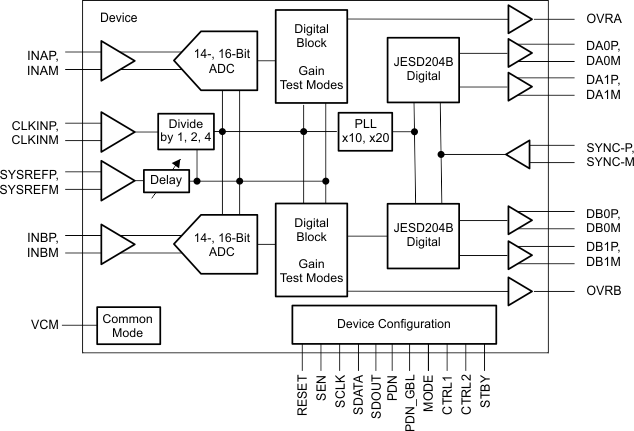

ADS42JB46IRGCT 电路图
ADS42JB46IRGCT 电路图
