ADS4229IRGCR

Texas Instruments 数据转换 IC

参考价格：￥520.12

更新日期：2024-04-01 00:04:00

ADS4229IRGCR

Texas Instruments 数据转换 IC

产品简介：双通道、12 位、250MSPS 模数转换器 (ADC)

查看详情

参考价格：￥520.12

ADS4229IRGCR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS4229IRGCR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADS4229IRGCR 中文资料属性参数

制造商：Texas Instruments
产品种类：ADC（模数转换器）
转换速率：250 MSPs
分辨率：12 bit
接口类型：Serial
Supply Voltage - Max：1.8 V
Supply Voltage - Min：1.7 V
最大功率耗散：20 mW
最大工作温度：+ 85 C
安装风格：SMD/SMT
封装 / 箱体：QFN-64
封装：Reel
工厂包装数量：2000

产品特性

最大采样率：250MSPS
使用单个 1.8V 电源时的超低功耗：250MSPS 时总体功耗为 545mW
250MSPS 时总体功耗为 545mW
高动态性能： 170MHz 时为 80.8dBc 无杂散动态范围 (SFDR) 170MHz 时信噪比 (SNR) 为 69.4dBFS
170MHz 时为 80.8dBc 无杂散动态范围 (SFDR)
170MHz 时信噪比 (SNR) 为 69.4dBFS
串扰：185MHz 时大于 90dB
针对SNR 和 SFDR 折衷的可编程增益高达 6dB
DC 偏移校正
输出接口选项：1.8V 并行 CMOS 接口支持可编程摆幅的双数据速率 (DDR) 低压差分信令 (LVDS)：标准摆幅：350mV 低摆幅：200mV
1.8V 并行 CMOS 接口
支持可编程摆幅的双数据速率 (DDR) 低压差分信令 (LVDS)：标准摆幅：350mV 低摆幅：200mV
标准摆幅：350mV
低摆幅：200mV
支持低输入时钟振幅低至 200mVPP
封装：9mm x 9mm，64 引脚四方扁平无引线 (QFN) 封装
无线通信基础设施
由软件定义的无线电
功率放大器线性化

产品概述

ADS4229 是 ADS42xx 双通道，12 位和 14 位模数转换器 (ADC) 超低功耗系列产品。采用创新设计技术实现高动态性能，而同时功耗极低（采用一个 1.8 V 电源）。该拓扑使 ADS4229 非常适合多载波、宽带宽通信应用。ADS4229 具有可被用于在较低满量程输入范围内改进无杂散动态范围 (SFDR) 性能的增益选项。这个器件还包括一个 dc 偏移校正环路，此环路可被用于消除 ADC 偏移。双数据速率 (DDR) 低压差分信令 (LVDS) 和并行互补金属氧化物半导体 (CMOS) 数字输出接口采用一个紧凑型 QFN-64 PowerPAD 封装。此器件包含内部基准，而删除了传统基准引脚和相关的去耦合电容器。 ADS4229 可在工业温度范围（-40°C 至 +85°C）内工作。

查看全部

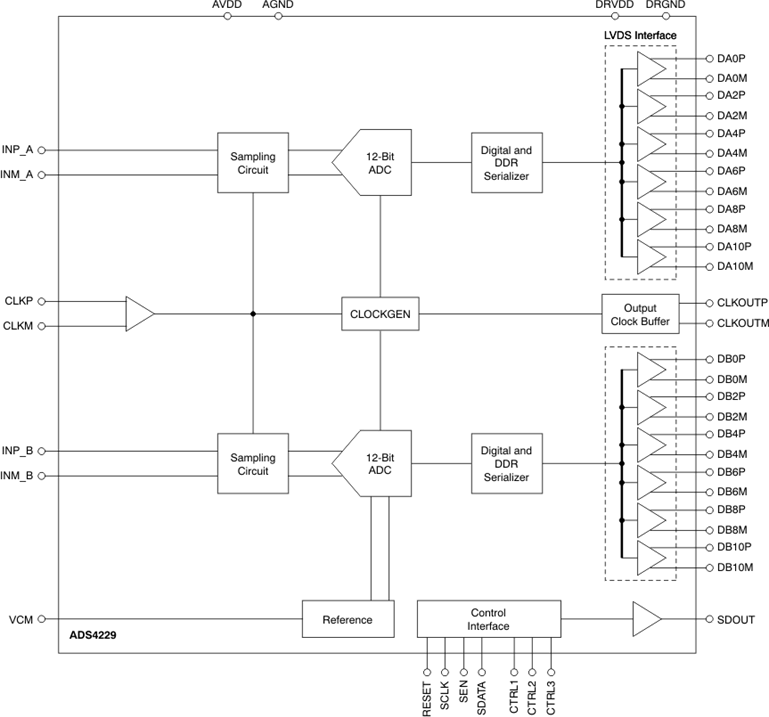

ADS4229IRGCR 电路图

ADS4229IRGCR 相关产品
