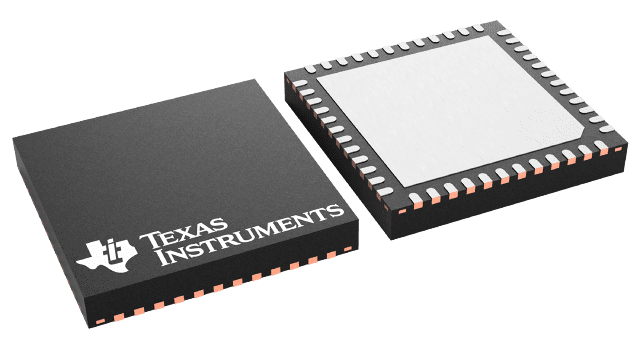

ADS4128IRGZT

Texas Instruments 数据采集 - 模数转换器
  • 封装：48-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$47.7015-$56.79

更新日期：2024-04-01 00:04:00

ADS4128IRGZT

Texas Instruments 数据采集 - 模数转换器

产品简介：12 位、200MSPS 模数转换器 (ADC)

查看详情
  • 封装：48-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$47.7015-$56.79

ADS4128IRGZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS4128IRGZT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：12
  • 采样率（每秒）：200M
  • 数据接口：CMOS，LVDS，串行，并行
  • 转换器数目：1
  • 功率耗散（最大）：-
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：48-VFQFN 裸露焊盘
  • 供应商设备封装：48-VQFN 裸露焊盘（7x7）
  • 包装：®
  • 输入数目和类型：1 个差分
  • 其它名称：296-30542-6

产品特性

  • 最大采样率：200MSPS
  • 使用 1.8V 单一电源的超低功耗：200MSPS 下 230mW 总体功耗
  • 200MSPS 下 230mW 总体功耗
  • 高动态性能：信噪比 (SNR)：170MHz 时为 69dBFS 无杂散动态范围 (SFDR)：170MHz 时为 85dBc
  • 信噪比 (SNR)：170MHz 时为 69dBFS
  • 无杂散动态范围 (SFDR)：170MHz 时为 85dBc
  • 随采样速率动态地进行功率调节
  • 输出接口:支持可编程摆幅和强度的双倍数据速率 (DDR) 低压差分信号 (LVDS)标准摆幅：350mV 低摆幅：200mV 默认信号强度：100Ω 端接 2x 强度：50Ω 端接 还支持 1.8V 平行 CMOS 接口
  • 支持可编程摆幅和强度的双倍数据速率 (DDR) 低压差分信号 (LVDS)标准摆幅：350mV 低摆幅：200mV 默认信号强度：100Ω 端接 2x 强度：50Ω 端接
  • 标准摆幅：350mV
  • 低摆幅：200mV
  • 默认信号强度：100Ω 端接
  • 2x 强度：50Ω 端接
  • 还支持 1.8V 平行 CMOS 接口
  • 针对 SNR / SFDR 折衷的高达 6dB 的可编程增益
  • DC 偏移校正
  • 支持低至 200mVPP 的输入时钟幅值
  • 封装：7.00mm × 7.00mm VQFN-48
  • 无线通信基础设施
  • 软件定义无线电
  • 功率放大器线性化

产品概述

ADS4128 是一款 12 位模数转换器 (ADC)，其采样速率高达 200MSPS。在由 1.8V 电源供电时，这个器件运用创新的设计技术在实现高动态性能的同时保持极低功耗。此器件非常适合于多载波、高带宽通信 应用。ADS4128 具有精细增益选项，此选项可被用于在较低的全标度输入范围 （特别是高输入频率条件下） 改善 SFDR 性能。它包括一个 DC 偏移校正环路，此环路可被用于消除 ADC 偏移。在较低的采样速率条件下， ADC 的操作功耗将自动减低，而没有性能损失。ADS4128 采用紧凑型超薄四方扁平无引线 (VQFN)-48 封装，额定工业温度范围为 –40°C 至 85°C。
查看全部

ADS4128IRGZT 电路图

ADS4128IRGZT 电路图

ADS4128IRGZT 电路图
