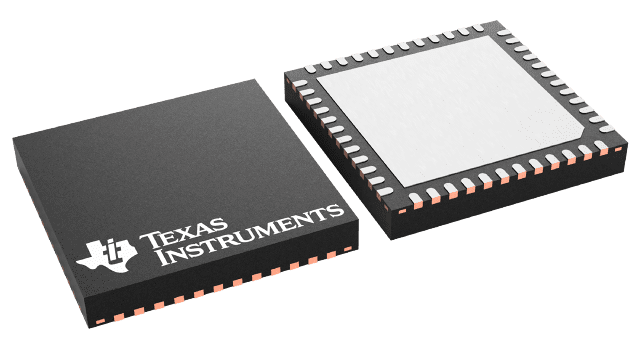

- 封装：48-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$12.352
更新日期：2024-04-01 00:04:00
产品简介：12 位、65MSPS 模数转换器 (ADC)
查看详情- 封装：48-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$12.352
ADS4122IRGZR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
ADS4122IRGZR 中文资料属性参数
- 标准包装：2,500
- 类别：集成电路 (IC)
- 家庭：数据采集 - 模数转换器
- 系列：-
- 位数：12
- 采样率（每秒）：65M
- 数据接口：CMOS，LVDS，串行，并行
- 转换器数目：1
- 功率耗散（最大）：-
- 电压电源：模拟和数字
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：48-VFQFN 裸露焊盘
- 供应商设备封装：48-VQFN 裸露焊盘（7x7）
- 包装：带卷 (TR)
- 输入数目和类型：1 个差分
产品特性
- 超低功耗，采用 1.8V 单电源：65MSPS 时的总功耗为 103mW125MSPS 时的总功耗为 153mW
- 65MSPS 时的总功耗为 103mW
- 125MSPS 时的总功耗为 153mW
- 高动态性能：信噪比 (SNR)：170MHz 时为 72.2dBFS无杂散动态范围 (SFDR)：170MHz 时为 81dBc
- 信噪比 (SNR)：170MHz 时为 72.2dBFS
- 无杂散动态范围 (SFDR)：170MHz 时为 81dBc
- 随采样速率动态地进行功率调节
- 空闲通道 SNR 74.8 dBFS (ADS414x)
- 输出接口：支持可编程摆幅和强度的双倍数据速率 (DDR) LVDS：标准摆幅：350mV低摆幅：200mV默认信号强度：100Ω 端接2x 强度：50Ω 端接还支持 1.8V 平行 CMOS 接口
- 支持可编程摆幅和强度的双倍数据速率 (DDR) LVDS：标准摆幅：350mV低摆幅：200mV默认信号强度：100Ω 端接2x 强度：50Ω 端接
- 标准摆幅：350mV
- 低摆幅：200mV
- 默认信号强度：100Ω 端接
- 2x 强度：50Ω 端接
- 还支持 1.8V 平行 CMOS 接口
- 用于 SNR、SFDR 权衡的最高 6dB 可编程增益
- 直流偏移校正
- 支持低至 200mVPP 的输入时钟幅度
产品概述
ADS412x 和 ADS414x 器件是 ADS41xx 系列模数转换器 (ADC) 中采样速度较低的型号。该器件凭借创新设计技术实现了高动态性能，并且采用 1.8V 电源供电运行，功耗极低。它们非常适合于多载波、高带宽通信 应用。ADS412x 和 ADS414x 器件具有精细增益选项，可用于提升在较小满量程输入范围内的 SFDR 性能，特别是高输入频率条件下。这些器件包括一个 DC 偏移校正环路，可以用来消除 ADC 偏移。在较低的采样速率条件下，ADC 自动以低功耗运行，且没有性能损失。ADS412x 和 ADS414x 器件采用紧凑型 VQFN-48 封装，额定温度涵盖了工业温度范围（–40°C 至 +85°C）。

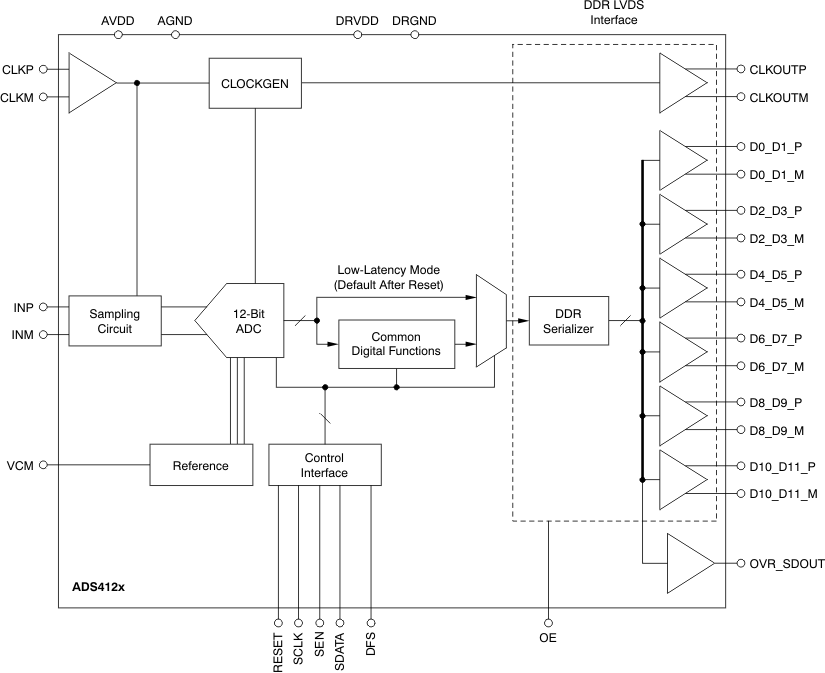

ADS4122IRGZR 电路图
ADS4122IRGZR 电路图
