产品简介:24 位 32kSPS 8 通道同步采样 Δ-Σ ADC

查看详情

ADS131M08IPBS 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS131M08IPBS 中文资料属性参数

  • 现有数量:373现货
  • 价格:1 : ¥79.58000托盘
  • 系列:-
  • 包装:托盘
  • 产品状态:在售
  • 位数:24
  • 采样率(每秒):32k
  • 输入数:8
  • 输入类型:差分
  • 数据接口:SPI
  • 配置:ADC
  • 比率 - S/H:ADC:0:1
  • A/D 转换器数:8
  • 架构:三角积分
  • 参考类型:内部
  • 电压 - 供电,模拟:2.7V ~ 3.6V
  • 电压 - 供电,数字:2.7V ~ 3.6V
  • 特性:PGA,同步采样
  • 工作温度:-40°C ~ 125°C
  • 封装/外壳:32-TQFP
  • 供应商器件封装:32-TQFP(5x5)
  • 安装类型:表面贴装型

产品特性

  • 8 同步采样差分输入
  • 可编程数据速率高达 32kSPS
  • 可编程增益高达 128
  • 噪声性能: 当增益为 1.4kSPS 时,动态范围为 102dB 当增益为 64.4kSPS 时,动态范围为 80dB
  • 当增益为 1.4kSPS 时,动态范围为 102dB
  • 当增益为 64.4kSPS 时,动态范围为 80dB
  • 总谐波失真:-100dB
  • 用于直接传感器连接的高阻抗输入: 当增益为 1、2 和 4 时, 输入阻抗为 330kΩ 当增益为 8、16、32、64 和 128 时, 输入阻抗为 ≥ 1MΩ
  • 当增益为 1、2 和 4 时, 输入阻抗为 330kΩ
  • 当增益为 8、16、32、64 和 128 时, 输入阻抗为 ≥ 1MΩ
  • 可编程的通道间相位延迟校准: 分辨率为 244ns,fCLKIN 为 8.192MHz
  • 分辨率为 244ns,fCLKIN 为 8.192MHz
  • 电流监测模式可实现超低功耗篡改监测
  • 快速启动:电压斜升 0.5ms 内的第一个数据
  • 集成的负电荷泵允许输入信号低于接地值
  • 通道间串扰:-120dB
  • 低漂移内部电压基准
  • 用于通信和寄存器映射的循环冗余校验器 (CRC)
  • 2.7V 至 3.6V 模拟和数字电源
  • 低功耗:3V AVDD 和 DVDD 下为 6.0mW
  • 封装:32 引脚 TQFP 或 32 引脚 WQFN
  • 工作温度范围:–40°C 至 +125°C

产品概述

ADS131M08 是一款 eight 通道、同步采样、24 位、Δ-Σ 模数转换器 (ADC),具有宽动态范围、低功耗和电能测量特定功能,因此非常适合电能计量、功率计量和断路器应用。ADC 输入可以直接连接到电阻分压器网络或电源变压器来测量电压,或连接到电流互感器或 Rogowski 线圈来测量电流。单独 ADC 通道可以根据传感器输入进行独立配置。低噪声、可编程增益放大器 (PGA) 提供了从 1 到 128 的增益,以放大低电平信号。此外,该器件集成了通道间相位校准、偏移和增益校准寄存器,有助于消除信号链误差。该器件集成了低漂移、1.2V 基准,减小了印刷电路板 (PCB) 面积。数据输入、数据输出和寄存器映射中可选的循环冗余校验 (CRC) 可以确保通信完整性。完整的模拟前端 (AFE) 采用 32 引脚 TQFP 封装或无引线 32 引脚 WQFN 封装,额定工业级温度范围为 –40°C 至 +125°C。

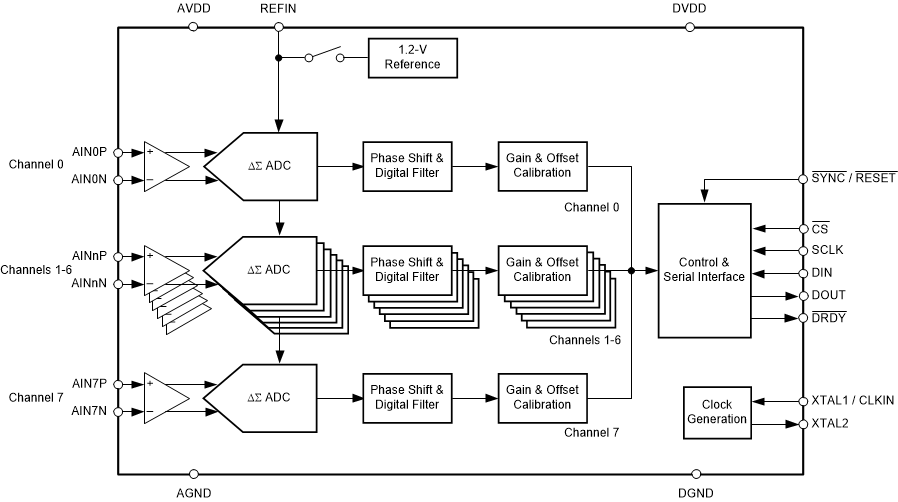

ADS131M08IPBS 电路图

ADS131M08IPBS 电路图

ADS131M08IPBS 电路图
