ADS131E08SPAGR

Texas Instruments 模拟前端（AFE）

更新日期：2024-04-01 00:04:00

ADS131E08SPAGR

Texas Instruments 模拟前端（AFE）

产品简介：用于电源监控和保护、具有快速启动功能的 24 位 64kSPS 8 通道同步采样 Δ-Σ ADC

查看详情

ADS131E08SPAGR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS131E08SPAGR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS131E08SPAGR
TI(德州仪器)
TQFP-64
2022+
12000
上海市
-
原装可开发票

ADS131E08SPAGR 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥115.51000剪切带（CT）1,500 : ￥82.53191卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：24
通道数：8
功率 (W)：17.6 mW
电压 - 供电，模拟：2.7V ~ 5.25V
电压 - 供电，数字：1.8V ~ 3.6V
安装类型：表面贴装型
封装/外壳：64-TQFP
供应商器件封装：64-TQFP（10x10）

产品特性

上电时间：3ms
八个差分同步采样输入
高性能：1kSPS 时的动态范围：118dB串扰：-125dB 总谐波失真 (THD)：50Hz 和 60Hz 频率下为 -100dB
1kSPS 时的动态范围：118dB
串扰：-125dB
总谐波失真 (THD)：50Hz 和 60Hz 频率下为 -100dB
低功耗：2mW/通道
数据传输速率：1、2、4、8、16、32 和 64kSPS
增益选项：1、2、4、8 和 12
内部基准电压温漂：8ppm/°C
电源电压范围：模拟：2.7V 至 5.25V（单极）±2.5V（双极）数字：1.7V 至 3.6V
模拟：2.7V 至 5.25V（单极）±2.5V（双极）
2.7V 至 5.25V（单极）
±2.5V（双极）
数字：1.7V 至 3.6V
故障检测和器件自测功能
SPI™兼容数据接口和四个 GPIO
封装：64 引脚 TQFP
工作温度范围：–40°C 至 +105°C

产品概述

ADS131E08S 是一款多通道、同步采样、24 位 Δ-Σ (ΔΣ) 模数转换器 (ADC)。该转换器内置可编程增益放大器 (PGA)、内部基准和内部振荡器。凭借 DC 的宽动态范围、可扩展数据传输速率以及内部故障监视器，ADS131E08S 受到工业电源监控、控制和保护应用的青睐的严格功耗要求。短暂上电时间支持在由线路供电的电源应用上电后的 3ms 内提供数据的严格功耗要求。真正的高阻抗输入支持 ADS131E08S 直接与电阻分压器网络或电压互感器相连以测量线路电压或与电流互感器或罗戈夫斯基线圈相连来测量电流。凭借高集成度和优异性能，ADS131E08S 可在大幅缩减尺寸、降低功耗并削减总成本的前提下构建可扩展的工业电源系统。ADS131E08S 的各通道均配有一个独立的输入多路复用器。该多路复用器可独立连接内部生成的信号，从而进行测试以及温度和故障检测。故障检测可使用集成比较器以及由数模转换器 (DAC) 控制的触发电平在器件内部实现。ADS131E08S 最高可在 64kSPS 的数据传输速率下运行。这种完整的模拟前端 (AFE) 解决方案采用 64 引脚 TQFP 封装，其额定工业温度范围为 -40°C 至 +105°C。

查看全部

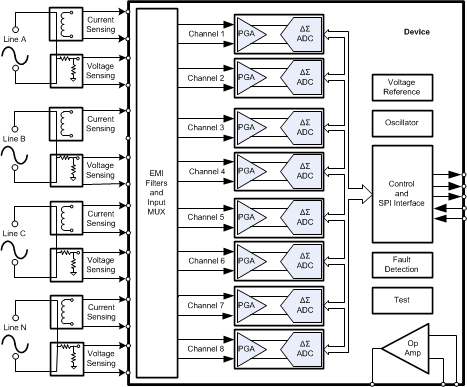

ADS131E08SPAGR 电路图
