- 参考价格：￥53.41-￥75.90
更新日期：2024-04-01
ADS130E08IPAG 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
TQFP-64(10x10)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
ADS130E08IPAG 中文资料属性参数
- 制造商：Texas Instruments
- 产品种类：ADC（模数转换器）
- 结构：Delta-Sigma
- 转换速率：8 KSPs
- 分辨率：16 bit
- 输入类型：Analog
- 接口类型：SPI
- 最大功率耗散：6.6 mW
- 安装风格：SMD/SMT
- 封装 / 箱体：TQFP-64
- 封装：Tube
- 工厂包装数量：160
产品特性
- 8 个差分电流和电压输入
- 8 个低噪声可编程增益放大器 (PGA) 与8 个高分辨率模数转换器 (ADC)
- 超过 1.0 类性能
- 共模抑制比 (CMRR)： –110 dB
- 串扰：-105dB
- 总谐波失真 (THD)：-108dB
- 功率：每通道 750µW
- 数据速率：8 每秒千次采样 (kSPS)
- 可编程增益（1，2，和 8）
- 直流耦合：双电源：+3V 至 +5V 或者+1.8V 至 +3.6V 双极电源：±2.5V
- 双电源：+3V 至 +5V 或者+1.8V 至 +3.6V
- 双极电源：±2.5V
- 内置测试信号
- 故障检测比较器
- 四个通用输入输出 (GPIO) 引脚
- 内部和外部基准
- 灵活的省电模式：STBY（待机）模式
- 串行外设接口 (SPI) 数据接口
- 封装：薄型四方扁平封装 (TQFQ)-64 (PAG)
- 工作温度范围：-40°C 至 +105°C
产品概述
ADS130E08 是一款多通道、同步采样、16 位、三角积分 (ΔΣ) 模数转换器 (ADC)，此转换器带有内置可编程增益放大器 (PGA)，内部基准，和一个外部振荡器接口。此器件组装有工业仪表计量应用中的常用特性。 凭借其高度的集成性及出色的性能，ADS130E08 系列产品能够在大幅缩小尺寸、降低功耗与整体成本的同时，创建可扩展工业电源系统。ADS130E08 每通道上提供一个灵活的输入多路复用器，此多路复用器可独立连接至内部生成的信号来实现测试、温度、和故障检测。 ADS130E08 运行数据速率为 8kSPS。 故障检测可在器件内部执行，此器件使用由数模转换器 (DAC) 控制触发电平的集成比较器。可在菊花链配置的高通道数量系统中串联多个器件。 这些完整的模拟前端 (AFE) 解决方案采用 TQFP-64 封装，额定工业温度范围为 -40°C 至 +105°C。
ADS130E08IPAG 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 ADS130E08IPAG
|
8 Channel AFE 16 Bit 6.6mW 64-TQFP (10x10) |
51页,1.75M | 查看 |

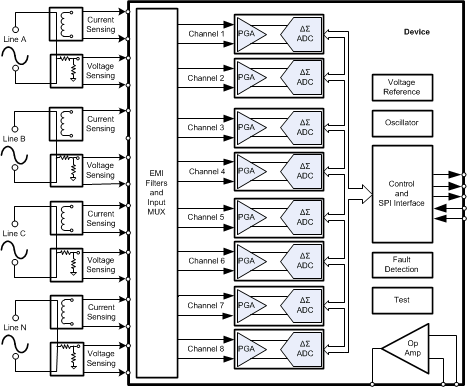

ADS130E08IPAG 电路图
ADS130E08IPAG 电路图
