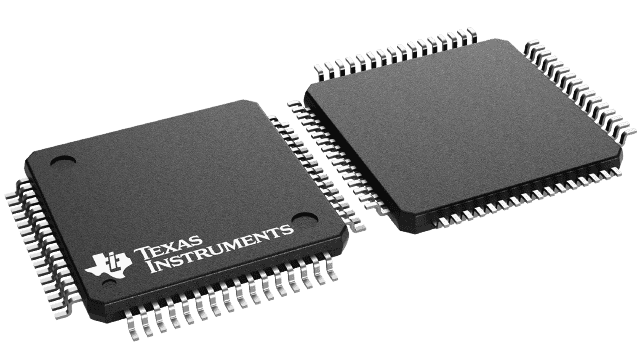

ADS1299IPAG

Texas Instruments 数据转换 IC
  • 参考价格：￥367.08

更新日期：2024-04-01 00:04:00

ADS1299IPAG

Texas Instruments 数据转换 IC

产品简介：适用于生物电势测量的低噪声、8 通道、24 位模数转换器

查看详情
  • 参考价格：￥367.08

ADS1299IPAG 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS1299IPAG 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：ADC（模数转换器）
  • 封装：Tube

产品特性

  • 多达 8 个低噪声可编程增益放大器 (PGA) 和 8 个高分辨率同步采样模数转换器 (ADC)
  • 输入参考噪声：1 µVPP（带宽为 70Hz）
  • 输入偏置电流：300pA
  • 数据速率：250 每秒采样率 (SPS) 至 16 每秒千次采样 (kSPS)
  • 共模抑制比 (CMRR)：-110dB
  • 可编程增益：1，2，4，6，8，12 或者 24
  • 单极或者双极电源：模拟：4.75V 至 5.25V数字：1.8V 至 3.6V
  • 模拟：4.75V 至 5.25V
  • 数字：1.8V 至 3.6V
  • 内置偏置驱动放大器，持续断线检测，测试信号
  • 内置振荡器
  • 内部或者外部基准
  • 灵活的省电、待机模式
  • 与ADS129x 引脚兼容
  • 兼容串行外设接口 (SPI) 的串行接口
  • 工作温度范围：-40°C 至 +85°C

产品概述

ADS1299-4、ADS1299-6 和 ADS1299 器件是一系列四通道、六通道和八通道低噪声、24 位同步采样 Δ-Σ 模数转换器(ADC)系列产品。该系列内置可编程增益放大器 (PGA)、内部基准以及板载振荡器。ADS1299-x 具备 颅外脑电图 (EEG) 和心电图 (ECG) 应用 所需的 全部常用功能。凭借高集成度和出色性能，ADS1299-x 能够以大幅缩小的尺寸、显著降低的功耗和整体成本构建可扩展的医疗仪器系统。ADS1299-x 在每条通道中配有一个灵活的输入多路复用器，该复用器可与内部生成的信号独立相连，完成测试、温度和导联断开检测。此外，可选择输入通道的任一配置生成患者偏置输出信号。提供可选 SRB 引脚，旨在将公共信号路由至参考蒙太奇配置的多路输入。ADS1299-x 以 250SPS 至 16kSPS 的数据传输速率运行。可通过激励电流阱/电流源在器件内部实现导联断开检测。可在通道较多的系统中采用菊花链配置串联多个 ADS1299-4、ADS1299-6 或 ADS1299 器件。ADS1299-x 采用 TQFP-64 封装，工作温度介于 –40°C 至 +85°C 之间。
查看全部

ADS1299IPAG 电路图

ADS1299IPAG 电路图

ADS1299IPAG 电路图
