ADS1291IRSMT

模拟前端（AFE）

更新日期：2024-04-01

ADS1291IRSMT

模拟前端（AFE）

产品简介：适用于 ECG 应用的 24 位、1 通道、低功耗模拟前端 (AFE)

查看详情

ADS1291IRSMT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS1291IRSMT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

上海旋尔电子有限公司
ADS1291IRSMT
TI
SMD
22+授权代理
15800
上海市
-
旋尔只做进口原装，假一赔十...

深圳市讯运电子有限公司
ADS1291IRSMT
TI(德州仪器)
VQFN-32(4x4)
2022+
12000
上海市
-
原装可开发票

ADS1291IRSMT 中文资料属性参数

现有数量：750现货
价格：1 : ￥78.62000剪切带（CT）250 : ￥56.16764卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：24
通道数：1
功率 (W)：495 μW
电压 - 供电，模拟：2.7V ~ 5.25V
电压 - 供电，数字：1.7V ~ 3.6V
安装类型：表面贴装型
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（4x4）

产品特性

两个低噪声 PGA 和两个高分辨率 ADC（ADS1292 和 ADS1292R）
低功耗：335µW/通道
输入参考噪声：8µVPP （150Hz 带宽，G = 6）
输入偏置电流：200pA
数据速率：125SPS 至 8kSPS
CMRR：120dB
可编程增益：1、2、3、4、6、8 或 12
电源：单极或者双极模拟：2.7V 至 5.25V 数字：1.7V 至 3.6V
模拟：2.7V 至 5.25V
数字：1.7V 至 3.6V
内置右腿驱动放大器、持续断线检测、测试信号
集成型呼吸阻抗测量 (ADS1292R)
内置振荡器和基准
灵活的断电、待机模式
SPI™兼容串行接口
工作温度范围：–40°C 至 +85°C

产品概述

ADS1291、ADS1292 和 ADS1292R 是多通道同步采样 24 位 Δ-Σ 模数转换器 (ADC)，它们具有内置的可编程增益放大器 (PGA)、内部基准和板载振荡器。ADS1291、ADS1292 和 ADS1292R 包含便携式低功耗医疗心电图 (ECG)、体育和健身应用通常所需的所有功能。凭借高集成度和出色的性能，ADS1291、ADS1292 和 ADS1292R 可在显著减少尺寸、功耗和总体成本的前提下创建可扩展的医疗仪器系统。ADS1291、ADS1292 和 ADS1292R 每通道具有灵活的输入多路复用器，此多路复用器可独立连接至内部生成的信号，实现测试、温度和持续断线检测。此外，可选择输入通道的任一配置生成右腿驱动 (RLD) 输出信号。ADS1291、ADS1292 和 ADS1292R 工作时的数据速率高达 8kSPS。通过器件内部激励灌电流或拉电流，可在器件内部执行持续断线检测。ADS1292R 版本包括一个完全集成的呼吸阻抗测量功能。这些器件采用 5mm × 5mm、32 引脚薄型四方扁平封装 (TQFP) 和 4mm x 4mm、32 引脚无引线四方扁平封装 (VQFN)。额定工作温度范围 –40°C 至 +85°C。

查看全部

ADS1291IRSMT 数据手册

数据手册	说明	数量	操作
ADS1291IRSMT	1 Channel AFE 24 Bit 495μW 32-VQFN (4x4)	74页,1.97M	查看

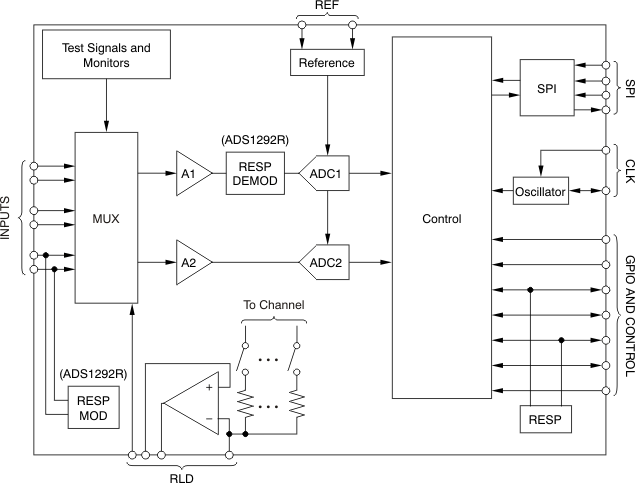

ADS1291IRSMT 电路图
