ADS1283IRHFT

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS1283IRHFT

Texas Instruments 模数转换器（ADC）

产品简介：用于地震监测和能源勘探且具有 PGA 的超高分辨率 4kSPS 2 通道 Δ-Σ ADC

查看详情

ADS1283IRHFT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS1283IRHFT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADS1283IRHFT 中文资料属性参数

现有数量：0现货查看交期
价格：250 : ￥476.39792卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：31
采样率（每秒）：128k
输入数：2
输入类型：差分
数据接口：SPI
配置：MUX-PGA-ADC
比率 - S/H:ADC：0：1
A/D 转换器数：1
架构：三角积分
参考类型：外部
电压 - 供电，模拟：2.15V ~ 5.25V
电压 - 供电，数字：1.65V ~ 3.6V
特性：PGA
工作温度：-40°C ~ 85°C
封装/外壳：24-VFQFN 裸露焊盘
供应商器件封装：24-VQFN（5x4）
安装类型：表面贴装型

产品特性

高分辨率:SNR：130 dB（250 SPS，PGA = 1）
SNR：130 dB（250 SPS，PGA = 1）
高精度：THD：–122dB
THD：–122dB
低功耗：18mW（PGA = 1、2、4 或 8）停机模式：10µW
18mW（PGA = 1、2、4 或 8）
停机模式：10µW
低噪声 PGA：5nV/√Hz
双通道输入多路复用器
固有稳定性的调制器，具有快速响应超范围检测器
灵活的数字滤波器：正弦 + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)（可选）线性或最小相位响应可编程的高通滤波器可选择 FIR 数据速率：250SPS 至 4kSPS
正弦 + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)（可选）
线性或最小相位响应
可编程的高通滤波器
可选择 FIR 数据速率：250SPS 至 4kSPS
偏移和增益校准引擎
SYNC 输入
模拟电源：5V 或 ±2.5V
数字电源：1.8V 至 3.3V

产品概述

ADS1283 是一款性能极高的单芯片模数转换器 (ADC)，配备集成式低噪声可编程增益放大器 (PGA) 和双通道输入多路复用器 (MUX)。ADS1283 可满足地震监测设备的严苛要求。此转换器使用一个固有稳定性的四阶 Δ-Σ 调制器来获得出色的抗噪性能和线性性能。调制器数字输出由片上数字滤波器进行数字过滤和抽取，以生成 ADC 转换结果。输入多路复用器可灵活提供附加的外部输入，用于测量以及内部自检输入连接。PGA 具有出色的低噪声 (5nV/√Hz) 和极高的输入阻抗，便于轻松连接到具有宽增益范围的地震检波器和水听器。数字滤波器提供 250SPS 至 4000SPS 的可选数据速率。高通滤波器 (HPF) 具有可调节的角频率。片上增益和偏移调节寄存器支持系统校准。同步输入 (SYNC) 可用来使多个 ADS1283 器件的转换同步。ADS1283 采用紧凑的 24 引线 5mm x 4 mm VQFN 封装，完全额定工作温度为 –40°C 至 +85°C，最大工作温度范围为 –50°C 至 +125°C。

查看全部

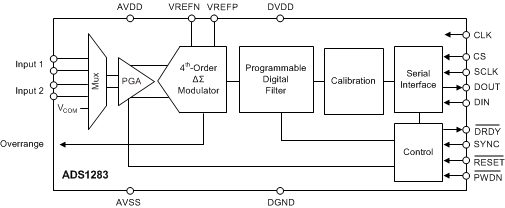

ADS1283IRHFT 电路图
