ADS1282SJDJ

Texas Instruments 数据转换 IC

参考价格：￥1,570.23-￥1,629.57

更新日期：2024-04-01 00:04:00

ADS1282SJDJ

Texas Instruments 数据转换 IC

产品简介：用于地震监测和能源勘探且具有 PGA 的高温超高分辨率 Δ-Σ ADC

查看详情

参考价格：￥1,570.23-￥1,629.57

ADS1282SJDJ 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

安徽芯海技术有限公司
ADS1282SJDJ
TI
TSSOP
23+
46000
合肥
-
科大讯飞战略投资企业，提供一站式配套服务

ADS1282SJDJ 中文资料属性参数

制造商：Texas Instruments
产品种类：ADC（模数转换器）
封装：Tube
工厂包装数量：13

产品特性

高分辨率：124dB 信噪比 (SNR) (1000SPS)
高精度：总谐波失真 (THD)：–102dB 积分非线性 (INL)：0.5ppm
低噪声可编程增益放大器 (PGA)
双通道输入多路复用器 (MUX)
固有稳定性的调制器，支持快速响应超范围检测
灵活的数字滤波器：正弦 + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)（可选）线性或最小相位响应可编程的高通滤波器可选的 FIR 数据速率： 250SPS 至 4kSPS
正弦 + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)（可选）
线性或最小相位响应
可编程的高通滤波器
可选的 FIR 数据速率： 250SPS 至 4kSPS
滤波器旁路选项
低功耗：25mW (210°C)
偏移和增益校准引擎
SYNC 输入
模拟电源：单极 (5V) 或双极 (±2.5V)
数字电源：1.75V 至 3.3V
支持极端温度应用德州仪器 (TI) 高温产品利用高度优化的硅（芯片）解决方案，通过设计和制造工艺方面的改进，能够在广泛的温度范围内最大限度提升性能。可控基线一个组装/测试场所一个制造场所在极端（–55°C 至 210°C）温度范围内可用延长的产品生命周期延长产品的变更通知产品可追溯性
可控基线
一个组装/测试场所
一个制造场所
在极端（–55°C 至 210°C）温度范围内可用
延长的产品生命周期
延长产品的变更通知
产品可追溯性
能量勘探
地震监测
高精度仪器
潜孔打钻
高温环境

产品概述

ADS1282-HT 器件是一款超高性能的单芯片模数转换器 (ADC)，具有集成式低噪声可编程增益放大器 (PGA) 和双通道输入多路复用器 (MUX)。ADS1282-HT 器件适用于能量勘探和地震监测等应用的苛刻环境。此转换器使用一个固有稳定性的四阶 Δ-Σ 调制器来获得出色的抗噪性能和线性度。该调制器可与片上数字滤波器搭配使用，也可通过旁路与后处理滤波器结合使用。输入 MUX 可灵活提供附加的外部输入用于测量以及内部自检连接。PGA 具有出色的低噪声性能 (5nV/√Hz) 和高输入阻抗，能够与较宽增益范围内的地震检波器和水中检波器轻松连接。数字滤波器提供 250SPS 至 4000SPS 的可选数据速率。高通滤波器 (HPF) 具有可调节的角频率。片上增益和偏移调节寄存器支持系统校准。同步输入 (SYNC) 可用于对多个 ADS1282 的转换操作进行同步。SYNC 输入还接受外部时钟源输入，用于对转换操作进行持续校准。该器件具有两种工作模式，对噪声性能和功耗进行了优化。放大器、调制器和滤波器三者的总功耗为 30mW。ADS1282-SP 在 –55°C 至 210°C（或 –55°C 至 175°C，对于 PW 封装）温度范围内完全额定运行。

查看全部

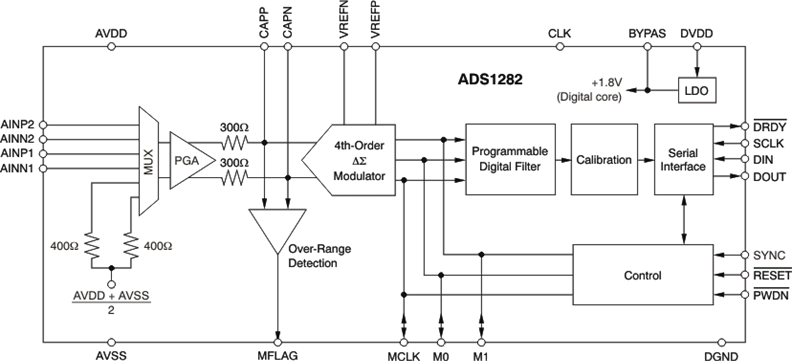

ADS1282SJDJ 电路图
